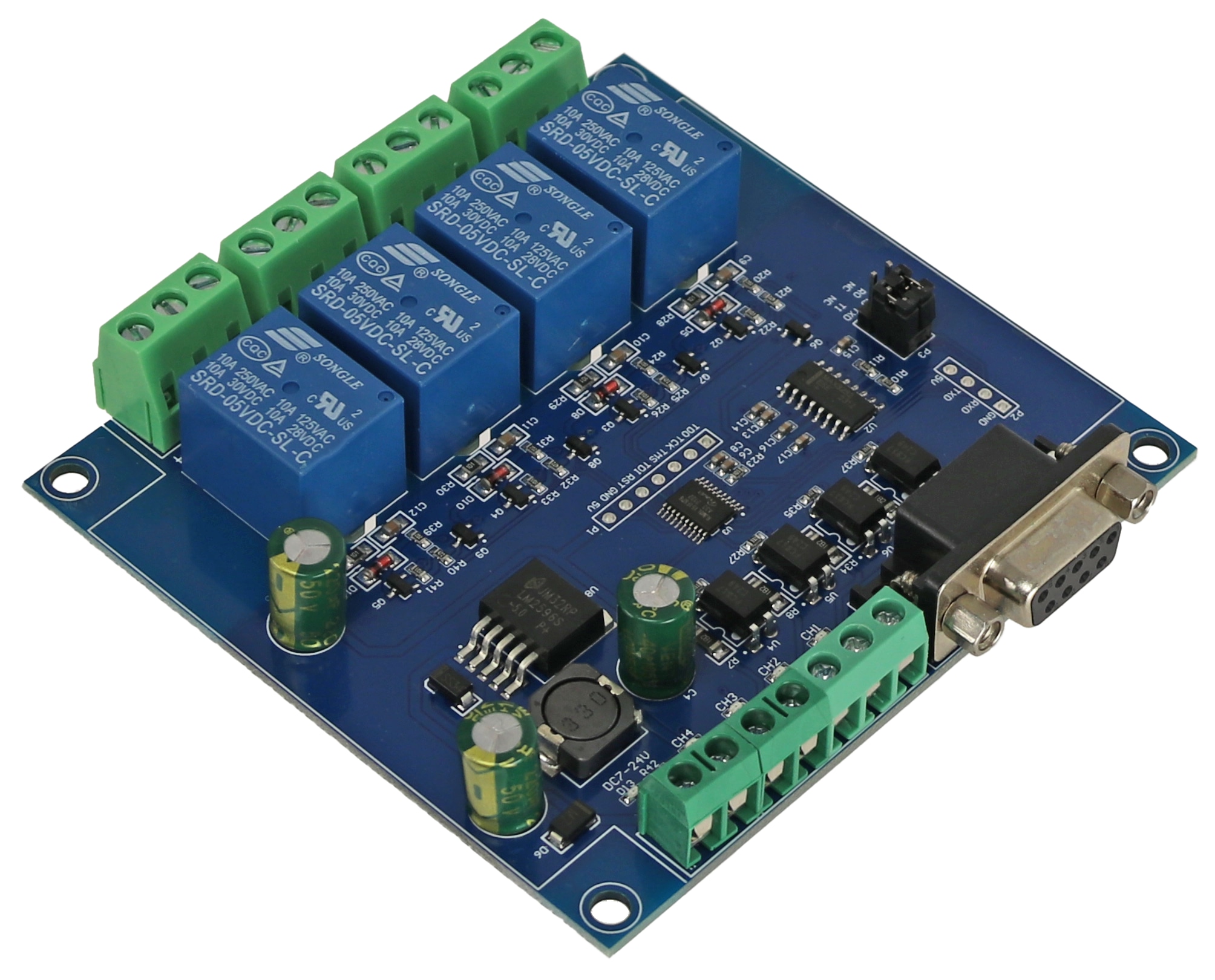

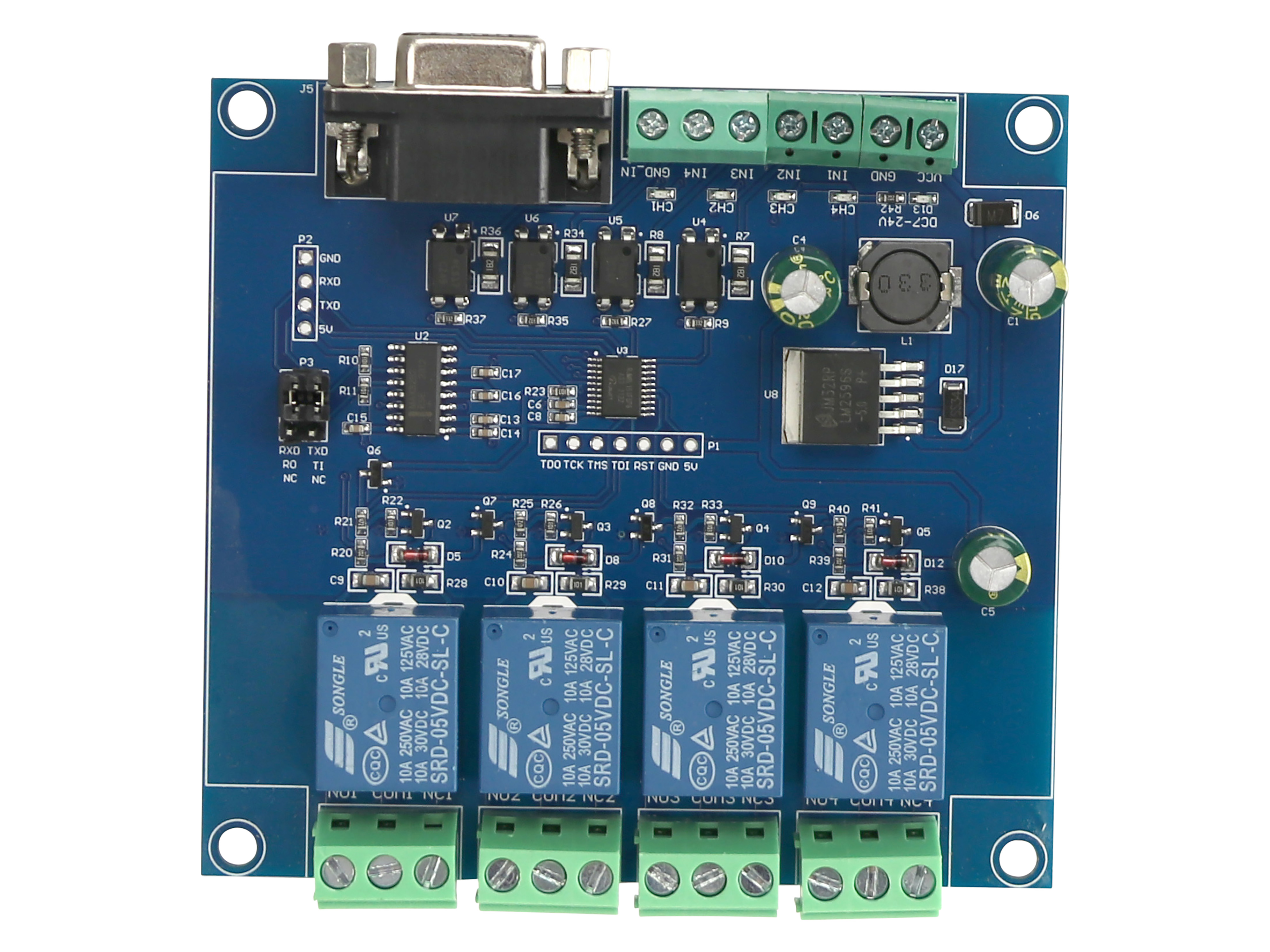

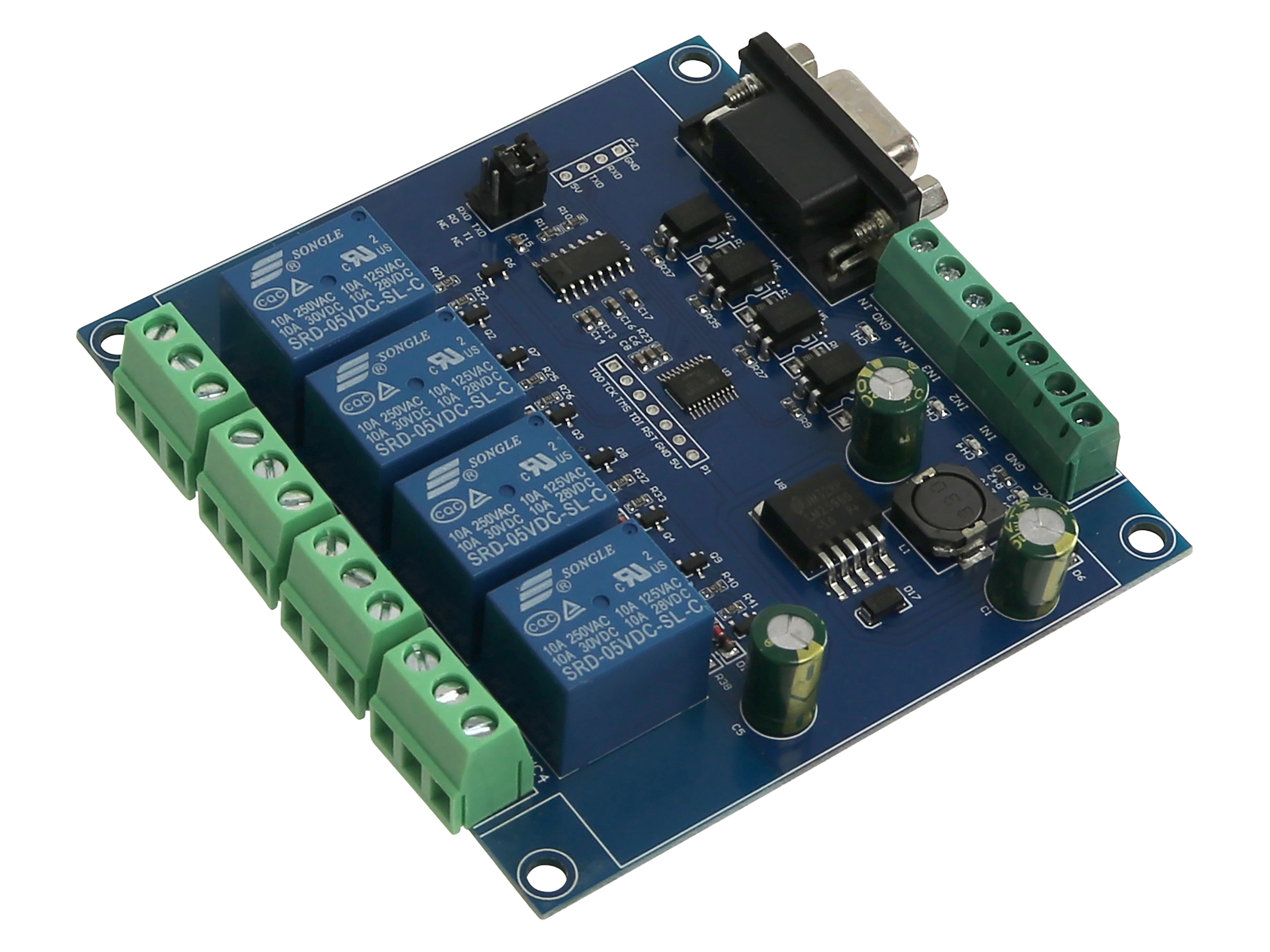

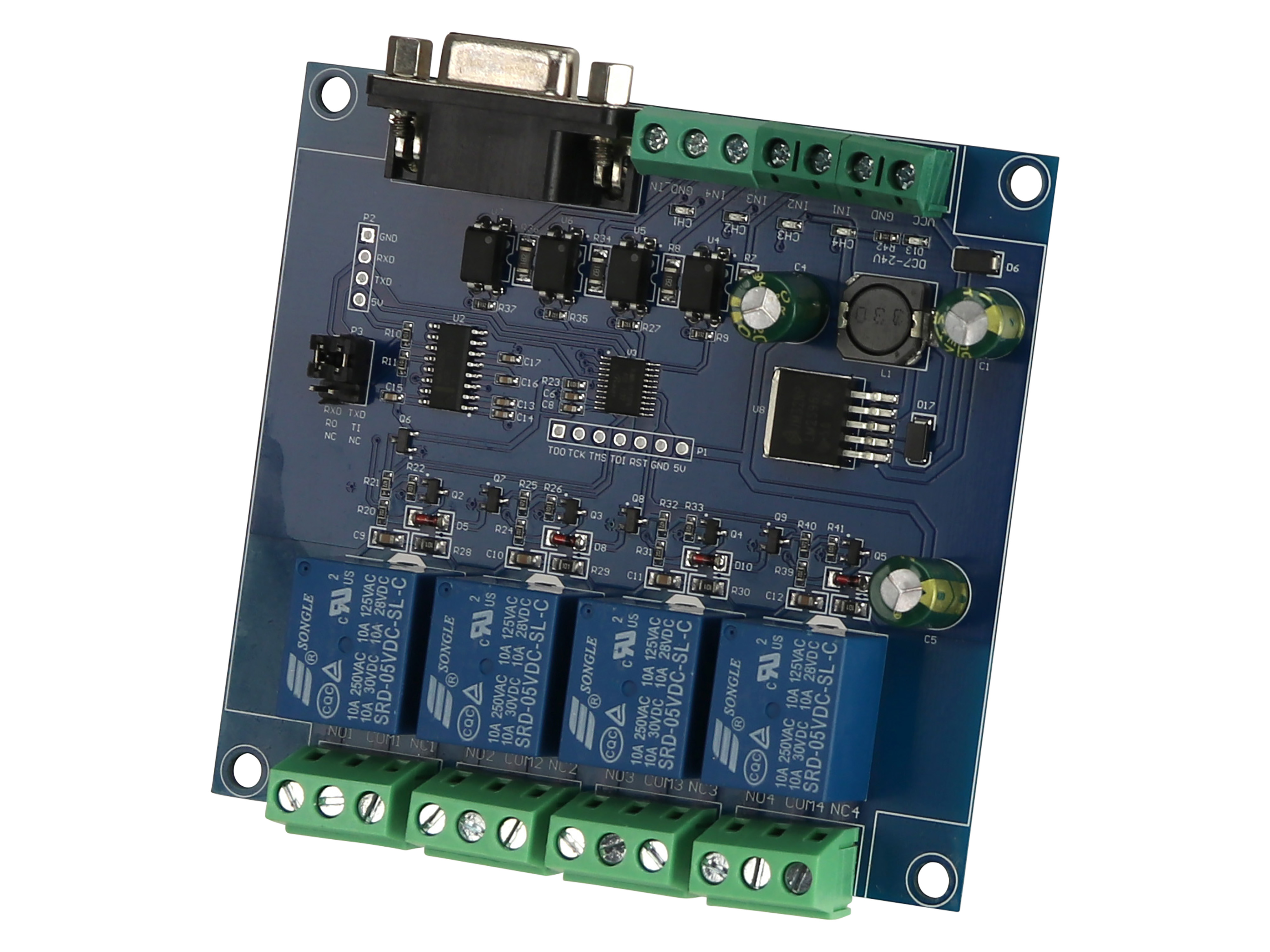

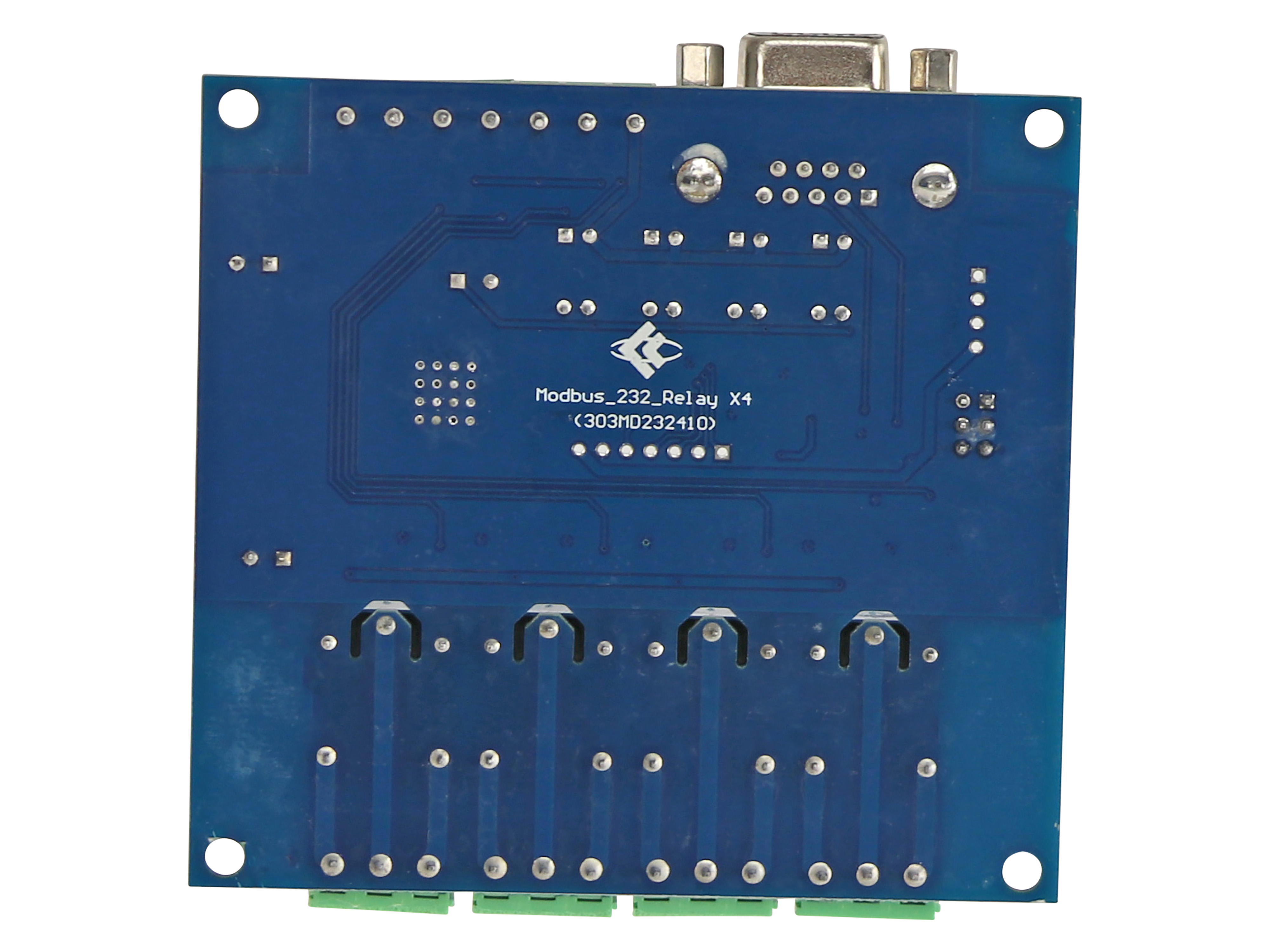

DAYPOWER Relaismodul 232-4R-D7, 4 Kanal

Das 4-Kanal Modbus-Relaismodul ist mit einem 8-Bit-MCU und einem Schnittstellenwandler MAX2323 auf RS232-Ebene ausgestattet. Mithilfe des Kommunikationsprotokolls im Standardformat MODBUS RTU kann es 4 Optokoppler-Eingangssignale und 4 Relaisausgänge realisieren, die zur digitalen Signalverarbeitung oder Leistungssteuerung verwendet werden können. Mithilfe der Software kann die Baudrate, der Optokoppler-Eingangsstatus, der Relaisstatus und die Geräteadresse angezeigt und angepasst werden (als Download verfügbar).

Features:

• Mit 8-Bit-MCU und MAX3232-Pegelumwandlungschip
• Unterstützt standardmäßiges Modbus RTU-Protokoll
• Unterstützt RS232/TTL UART-Schnittstelle
• Unterstützt Power-Off-Save
• Mit Software zur Relais-Ansteuerung

Technische Daten:

• Betriebsspannung: 7…24 V DC mit Eingangs-Verpolungsschutz
• Optokoppler-Eingangssignal: 3,3…24 V DC
• 4 Optokoppler-Eingänge (IN1…IN4/IN_GND)
• Kommunikations-Baudrate: 4800/9600/19200 bps
• Schaltleistung: 250 V AC / 30 V DC / 10 A
• Schaltkontakte: 4 Wechsler (COM/NO/NC)
• Schnittstelle: RS232, TTL UART
• Jumper zur Konfiguration RS232 oder TTL
• Rastermaß Eingang/Ausgang: 5 mm
• LED-Anzeigen: Power, Optokoppler-Eingänge 1…4, Relais 1…4
• Maße (LxBxH): 93x95x17 mm

Lieferumfang:

• Relaismodul
• Anleitung
