JOY-IT Oszilloskop, JT-DMSO2D72, 2-Kanal, 70 Mhz, 3 in1

Digitales Speicher-Oszilloskop (2-Kanal) mit LC-Display, eingebautem Digital-Multimeter, Signalgenerator und integriertem Akku. Ideal für den mobilen Einsatz, für Bastler, Modellbauer usw.

Technische Daten:

• Betriebsspannung: 5 V-
• integrierter LiIo-Akku: 4,2V 2x 18650 Zellen
• 7,1 cm TFT-Farbbildschirm: 320x240 Pixel
• USB-Schnittstelle: USB Typ C
• Maße (LxBxH): 199 x 98 x 40 mm

Technische Daten - Oszilloskop:

Bandbreite: 70 MHz

Abtastrate mit einem Kanal : 250 MS/s

Abtastrate mit zwei Kanälen: 125 MS/s

Anstiegszeit: 5 ns

Y-Teiler: 10 mV...10 V/div

X-Teiler: 5 ns...500 s/div

Trigger-Methoden: Edge,

Vertikale Auflösung (A/D): 8 Bit

Messbereiche Digital-Multimeter:

Gleichspannung 400 mV...400 V ±(0,8 %, ± 5 digit); 600 V ±(1 %, ± 2 digit)

Wechselspannung (Frequenz 40...400 Hz): 4 V...600 V, ±(1 %, ± 3 digits); 750 V ±(2 %, ± 3 digits)

Gleichstrom 40 mA...4 A, ±(1,8 %, ±2 digit); 10 A ±(3%, ±2 digits)

Wechselstrom 40 mA ±(1,3%, ±2 digits), 400 mA ±(1,8%, ±2 digit), 4 A ±(2%, ± 3 digits) 10 A ±(3%, ± 5 digits)

Widerstand 400 Ω ±(1% ± 3 digits), 4 kΩ...4 MΩ ±(1,2% ± 5 digit), 40 MΩ ±(1,5%, 3 digits)

Diodenmessung: 0 V...1 V

Technische Daten Signalgenerator:

Frequenzen der Wellenformen: Sinus: 1Hz - 25MHz; ; Rechteck: 1Hz-10MHz; Dreieck: 1Hz - 1MHz; Trapez: 1Hz - 5MHz

Abtastrate: 250 MSa/s

Amplitude: 2,5 ÛSS (50Ω)/5 ÛSS (Hoher Widerstand)

Frequenzauflösung: 0,1 %

Kanal: Kanal 1 Wellenformausgabe

Wellenformtiefe: 512 Samples (Stichproben)

Vertikale Auflösung: 12 bit

Ausgangswiderstand: 50 Ω

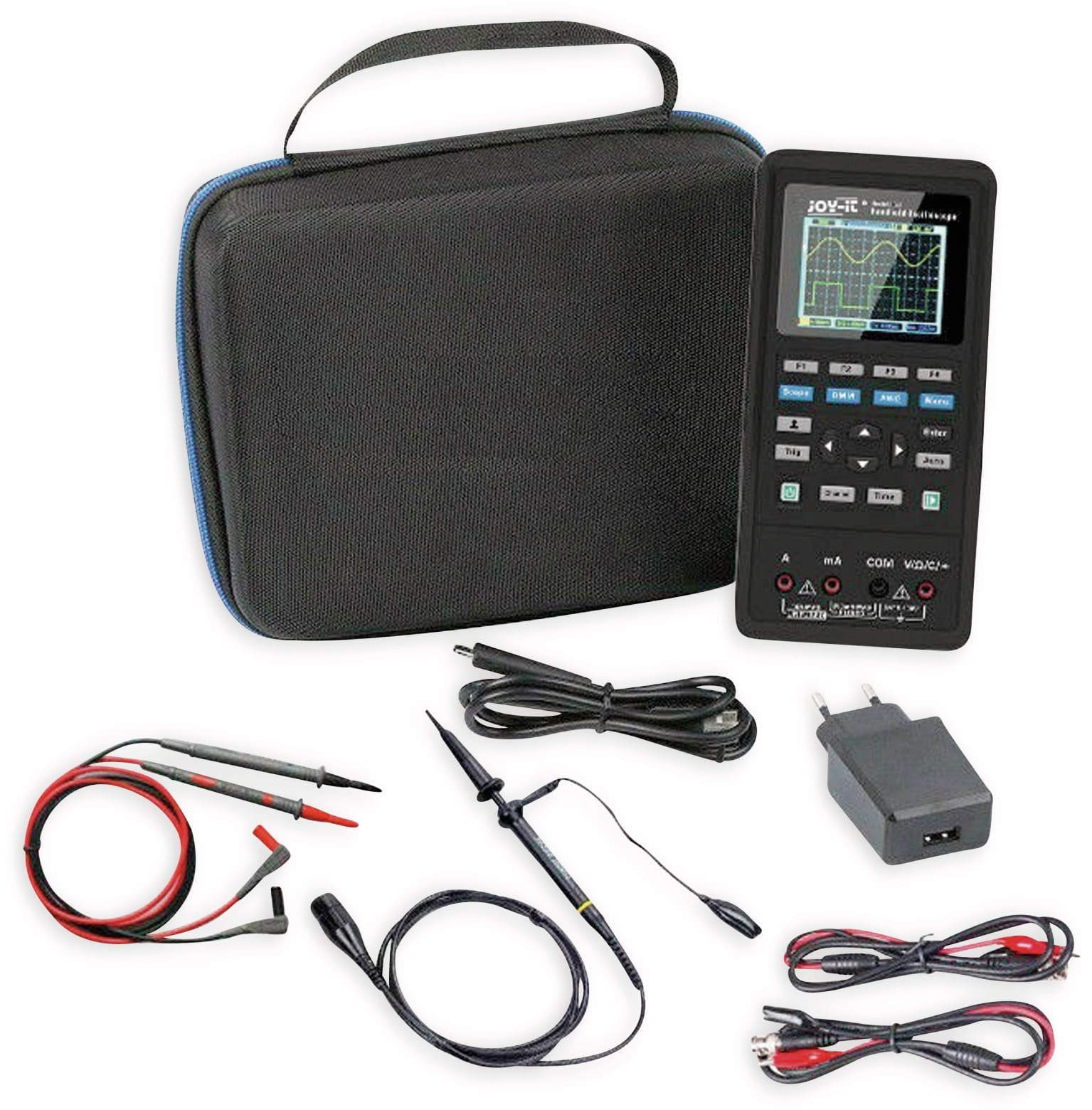

Lieferumfang:

• Oszilloskop
• Netzteil
• 1x Tastkopf
• Messleitungen
• USB-Kabel

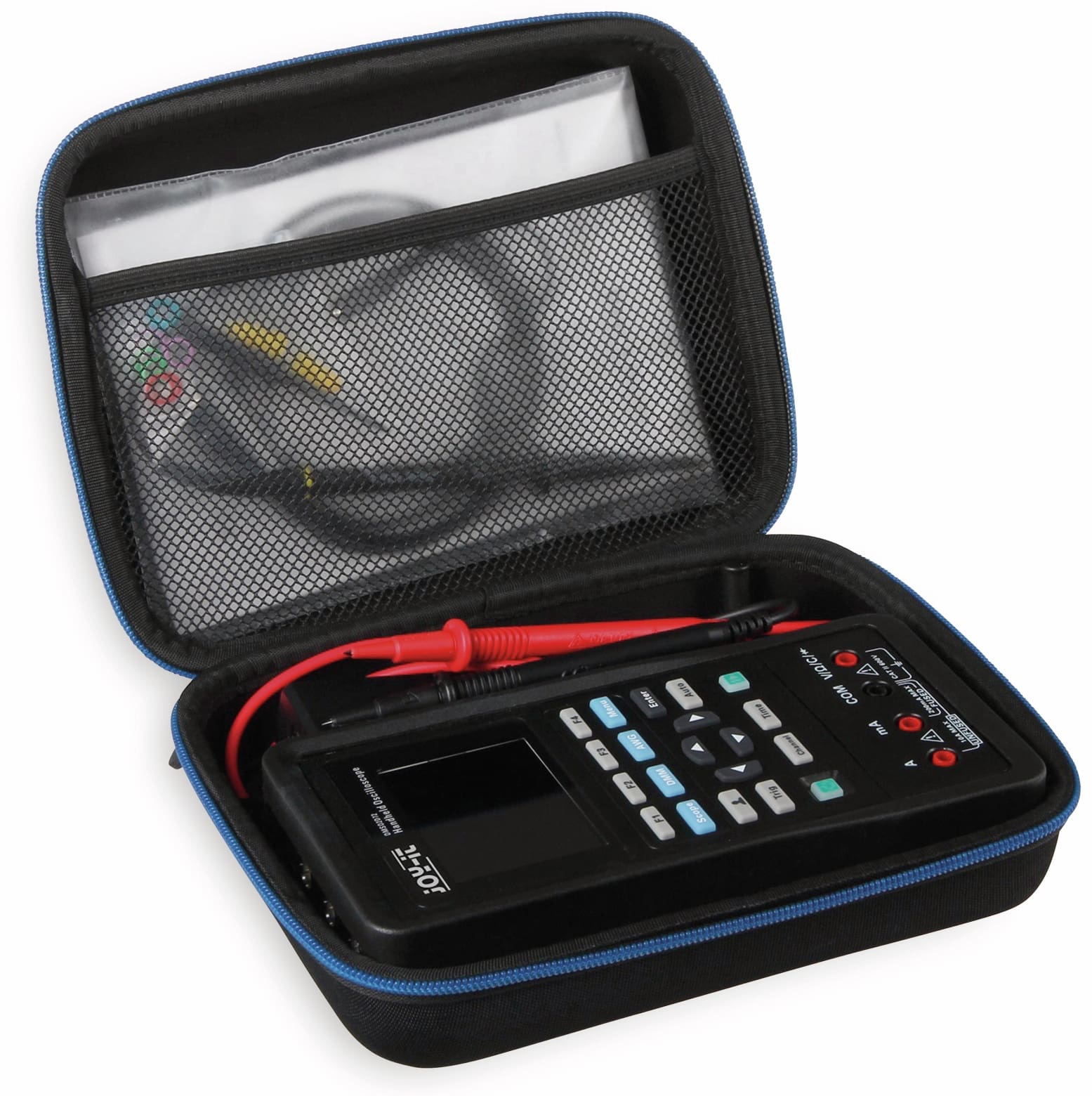

• Aufbewahrungstasche
• Software
• Anleitung
