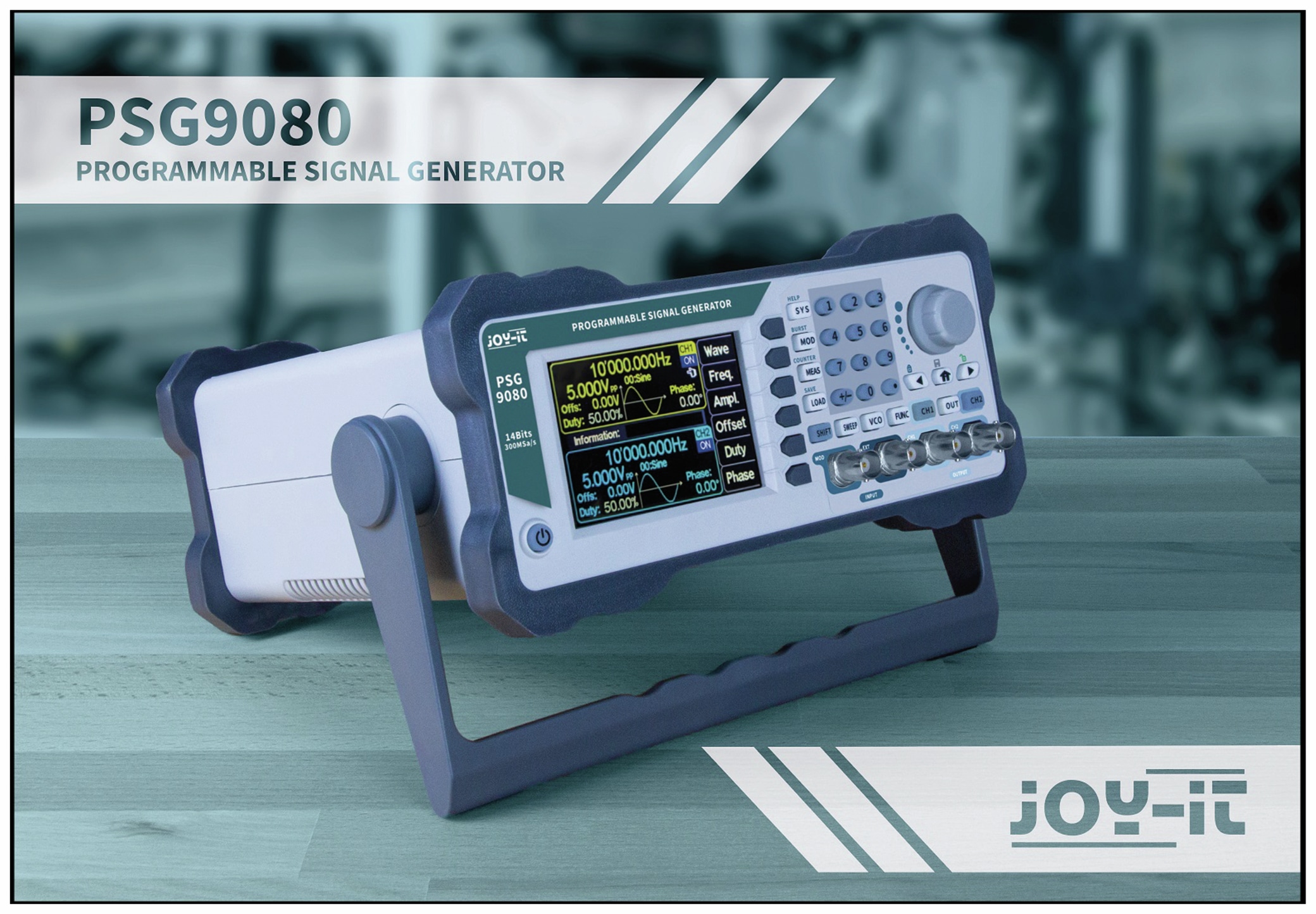

JOY-IT Signalgenerator PSG9080, JT-PSG9080

Der programmierbare Signalgenerator PSG9080 kann viele verschiedene Wellenformen wie z. B. Sinus-, Rechteck-, Dreieck-, Puls- und benutzerdefinierte Wellen erzeugen. Der Signalgenerator hat einen großzügigen Frequenzbereich, der von 1nHz bis 80MHz reicht und eine Abtastrate von 300 MSa/s. Das Gehäuse ist hochwertig verabeitet und bietet rutschfeste Standfüße, um ein angenehmes Arbeiten zu ermöglichen.

Unterschiedliche Signalmodulati-onsverfahren, wie z. B. Frequenzmodulation, Phasenmodulation, Amplitudenmodulation, Pulsweitenmodulation, Frequenzumtastung, sind mit diesem Gerät keine Herausforderung mehr.

Die integrierte Messfunktion ermöglicht es außerdem die Frequenz, Perioden- und Einschaltdauer von externen Signalen zu messen und in Echtzeit auf dem Bildschirm anzeigen zu lassen.

Der Signalgenerator lässt sich mit seinem intuitiven Tastenlayout und dem hochauflösenden 3,5-Zoll Farb-LCD sehr einfach bedienen. Verschiedene Einstellungen lassen sich in Gruppen speichern und somit sehr schnell wieder aufrufen. Außerdem kann das Menü in den Sprachen Deutsch, Englisch und Französisch dargestellt werden.

Technische Daten:

• Modulationsfunktionen: AM, FM, PM, ASK, FSK, PSK, PWM, Burst
• Abtastrate: 300 MSa/s
• Vertikale Wellenauflösung: 14 bit
• Signalformen: Lorentz-Puls, Puls, Halbwelle, Rauschen, Exponentieller An-/Abstieg, uvm.
• Frequenzbereiche: Sinus 1 nHz - 80 MHz, Rechteck/ Puls 1 nHz - 30 MHz, Dreieck, beliebig 1 nHz - 50 MHz, TTL 1 nHz - 20 MHz
• Min. Frequenzauflösung: 1 nHz
• Frequenzgenauigkeit: ± 5 ppm
• Frequenzstabilität: ± 3ppm/ 1 Jahr
• zuläss. Betriebstemperatur: 0 - 40°C
• zulässige Betriebsfeuchte: < 80 %
• Eingangsspanung: 85 V - 264 VAC / 47 - 63 Hz
• Anzeigetyp: TFT-Farb-LC-Display
• Displaygröße: 3,5 Zoll
• Anschluss: BNC Signalklemmen
• Maße: 219 x 240 x 160 mm

Besonderheiten:
2 Kanal-Signalgenerator, 1 Kanal-Frequenzzähler verschiedene Modulations-funktionen Sweep-Funktion VCO-Funktion

Lieferumfang:

• 1x Signalgenerator
• 2x BNC Signalklemmen
• 1x Anschlusskabel
