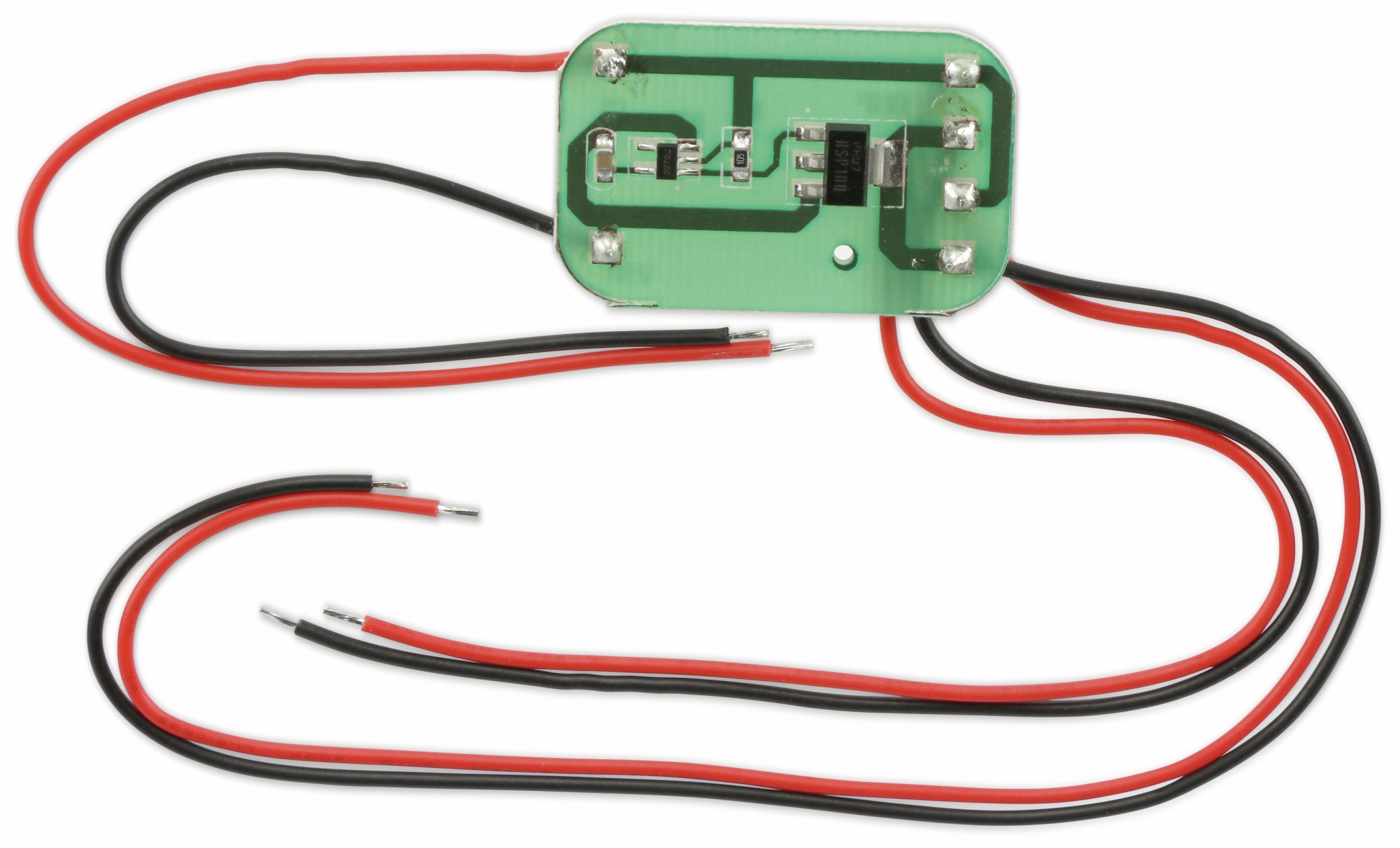

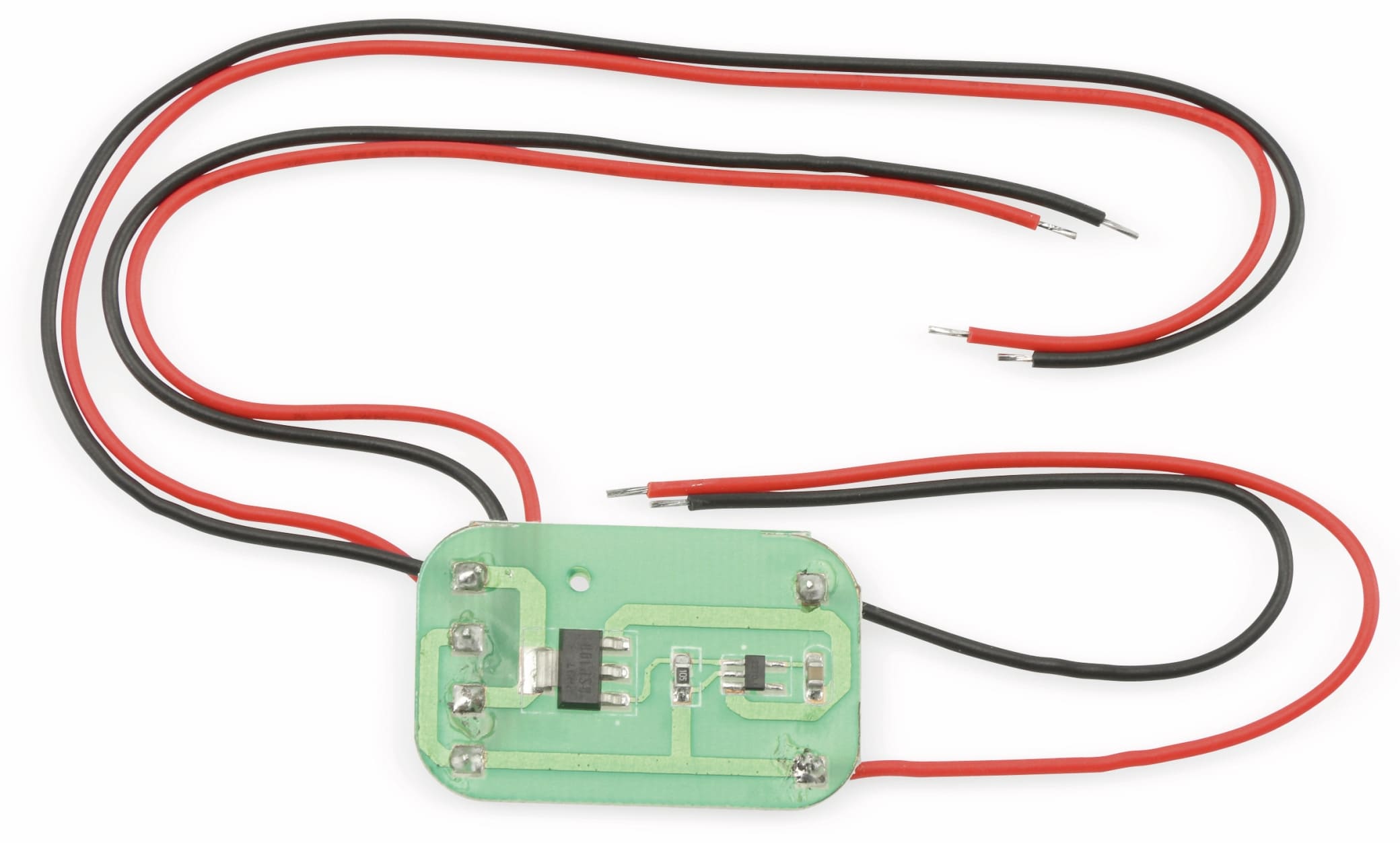

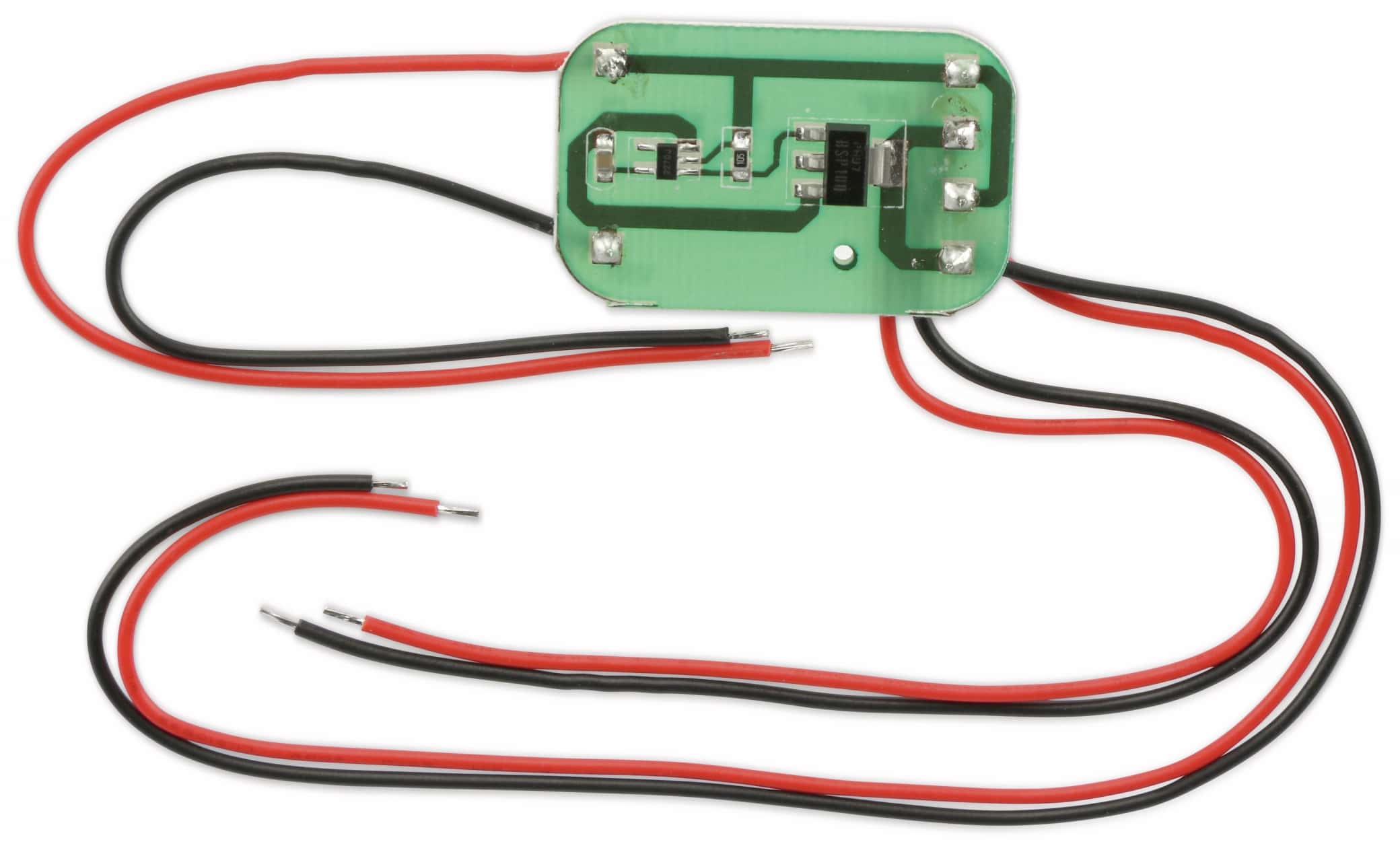

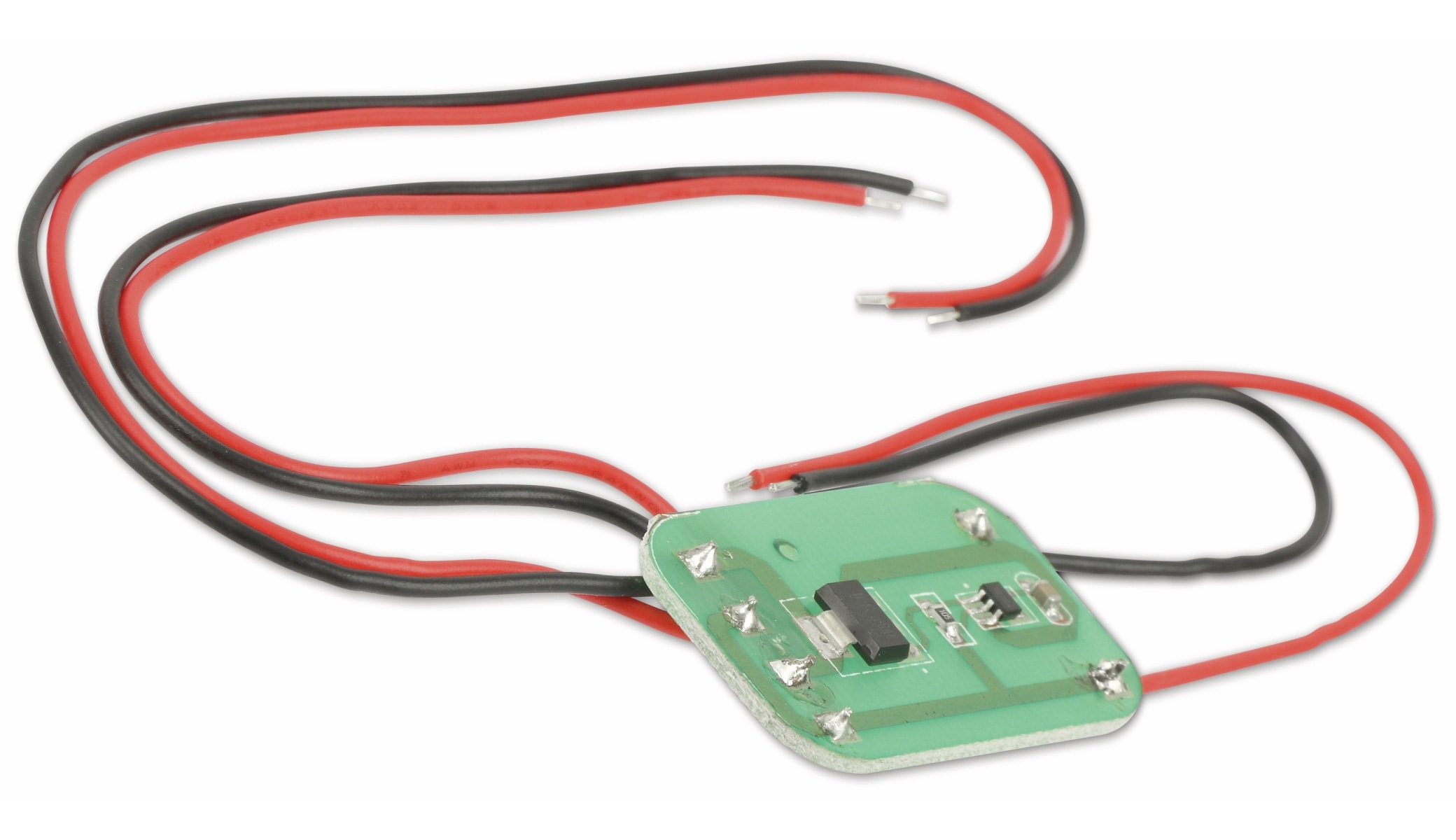

Technische Daten:
- Abschaltspannung: 2,7 V-
- Wiedereinschalt-Spannung: ca. 2,9 V-
- Überlastschutz: Abschaltung bei 300 mA

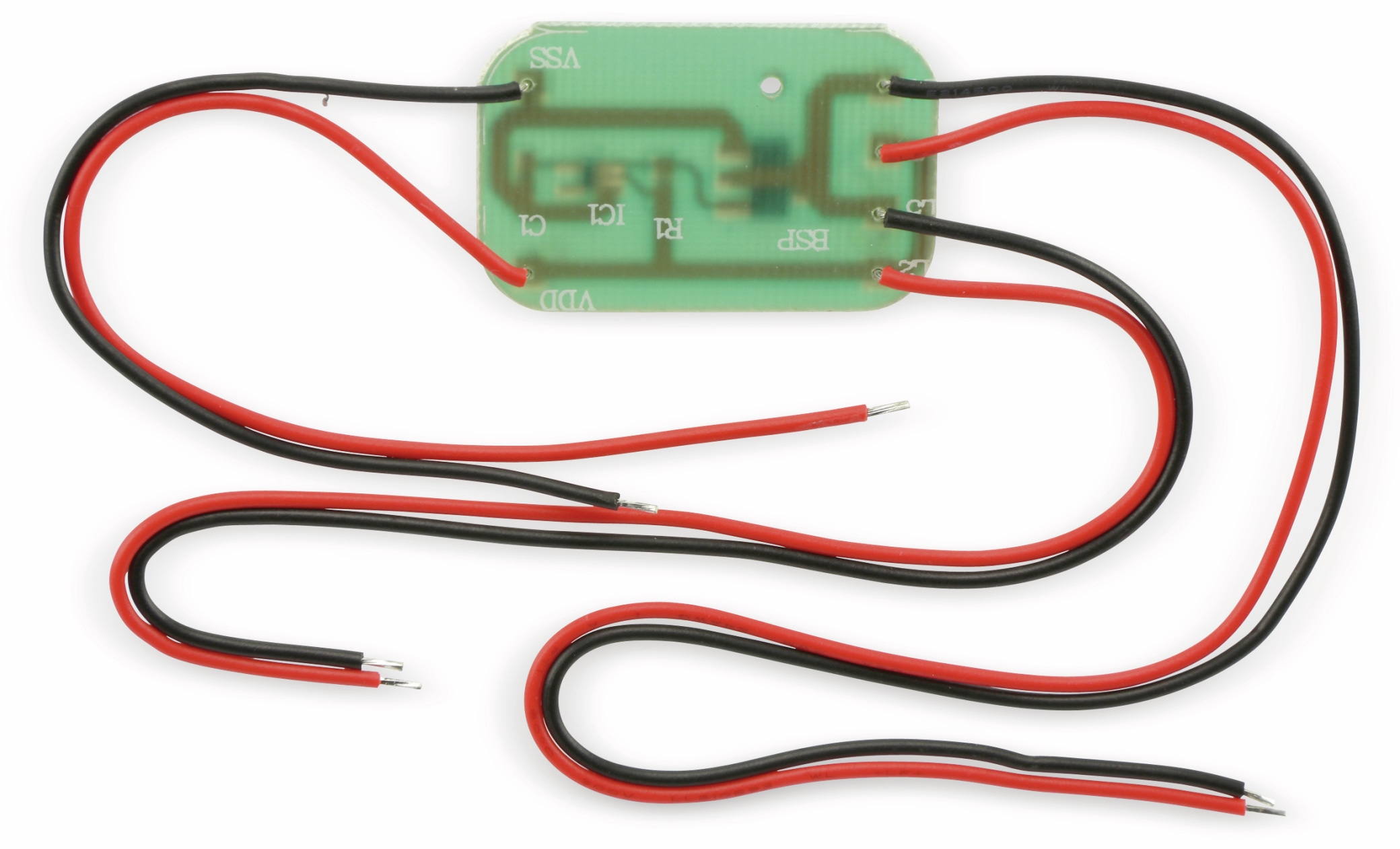

- Belegung: VDD (Eingang +), VSS (Eingang -), L2/L3 (Ausgang +), L4/L5 (Ausgang -)
- Anschluss: Litzen mit verzinnten Enden, Länge min. 100 mm
- Platinenmaße (LxBxH): 36x23x4 mm
Anmelden
15. Dezember 2020 21:55
Gutes Preisleistungsverhältnis, Beschreibung scheinbar nicht in allen Punkten zutreffend
Ich kann bestätigen, dass ich die Strombegrenzung ebenfalls nicht feststellen konnte. Nachdem was ich herausfinden konnte, handelt es sich hier vermutlich um einen Spannungsdetektor der Serie R3112x des Herstellers RICOH. Dennoch gebe ich eine gute Bewertung ab, da ich diese Schaltung sehr gut gebrauchen konnte und sie doch recht günstig im Preis ist. Der Strombedarf ist wirklich gering (ca. 3µA aktiv, bei Unterspannung noch geringer) und könnte durch Erhöhen des 1MOhm Widerstandes im aktiven Zustand noch weiter reduziert werden (Ausgang R3112x wird LOW, sobald keine Unterspannung anliegt). Durch die relativ große Platine sind Modifikationen leicht durchzuführen. Beispielsweise ein parallel zum BSP100 angebrachter IRLML6244 ergab bei mir gute Schaltfähigkeit. Ein RC-Glied: 10k zwischen UB+ und Versorgungspin des R3112x mit einem 10µF Kondensator gegen Masse unterdrückt bei größeren zu schaltenden Strömen ungewolltes „Schwingen“.
23. Juli 2020 21:15
Funktion nur rudimentär gegeben, Schaltschwellen stimmen nicht und Strombegrenzung 300mA stimmt auch nicht (740mA fließen ohne Abschaltung)
Auf dem Platinchen offenbar osteuropäischer Herkunft ist ein BSP100 MOSFET und ein mir unbekannter Chip mit Aufschrift 2270M verlötet. Zum Test habe ich das Platinchen an einem Labornetzgerät angeschlossen und mit einem bzw. mehreren parallel geschalteten 20 Ohm Widerständen belastet bei Spannungen bis 4,3V. Die Abschaltspannung liegt bei mir bei ca. 2,86 bis 2,9 Volt, Wiedereinschalten bei etwas über 3 Volt. Ob die nicht unterschiedlichen Schaltschwellen an der Anzahl parallel geschalteter Widerstände oder an der Temperatur liegen, habe ich nicht weiter untersucht. Der angegebene Überlastschutz von 300mA funktioniert auch nicht, denn bei drei parallelen 20 Ohm-Widerständen (also 6,7 Ohm) wurden auch mal >740mA gezogen. Ob hier nur die Daten falsch angegeben sind (der MOSFEST ist auch bis 3,2A ausgelegt) oder die Strombegrenzung gar nicht existiert, will ich nicht beurteilen. Das einzig positive ist, dass bei Unterschreiten der Abschaltspannung wirkllich fast kein Strom mehr fließt, mein Multimeter hat
