Produktnummer:
810957

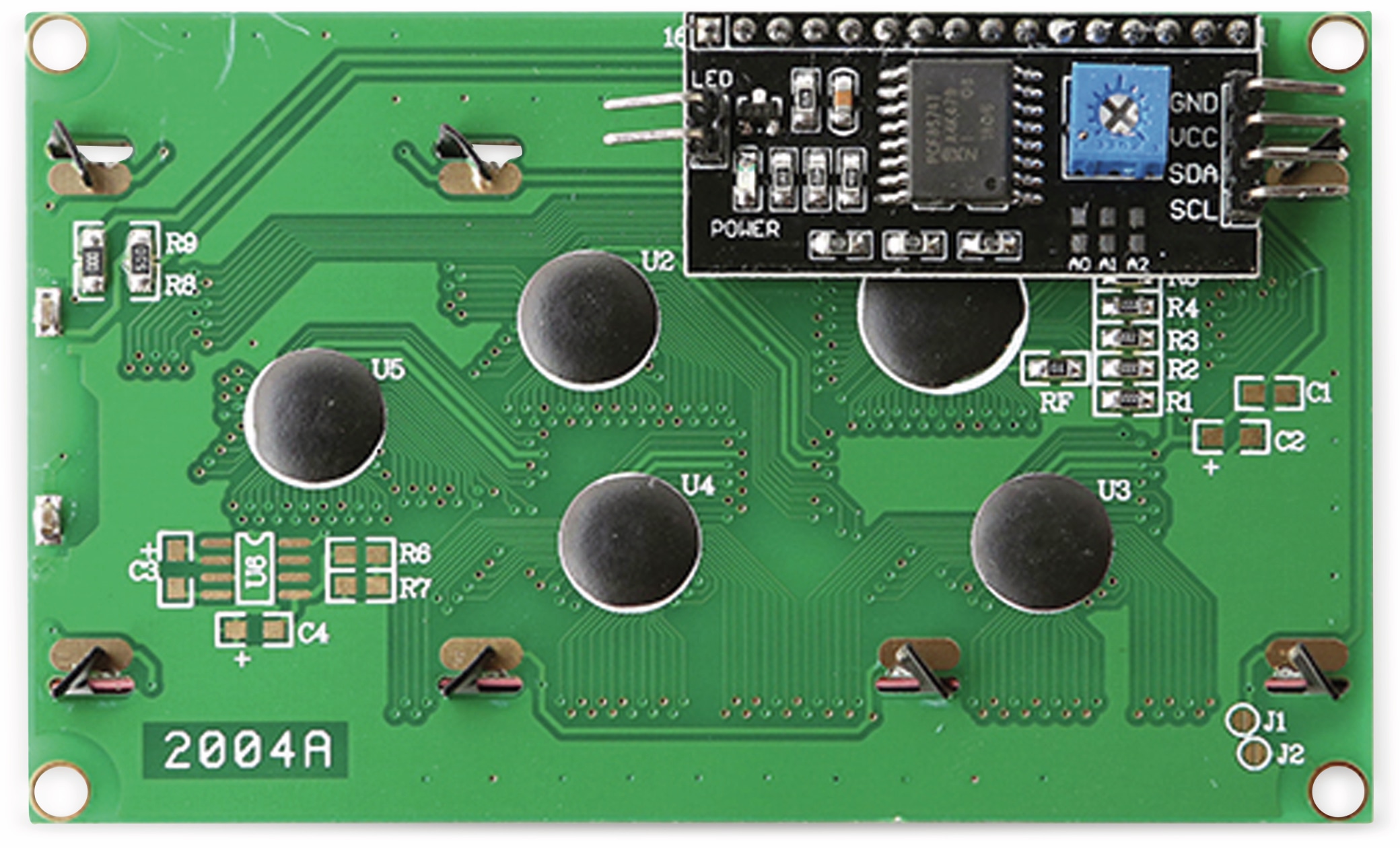

ODROID I2C 20x4 LCD Modul
Produktinformationen "ODROID I2C 20x4 LCD Modul"
I2C Display Modul mit 20x4 Zeichen und blauer Hintergrund Beleuchtung. Der Kontrast ist über ein Poti einstellbar. Das LCD Modul kann über 4 Jumperkabel direkt mit dem ODROID-H2/H2+/H3/H3+ verbunden werden.
Link: https://wiki.odroid.com/odroid-h2/application_note/i2c_20x4_lcd
Technische Daten:
- Modell: I2C 400 kHz
- Spannungsversorgung: 3,3 V-
- 20x4 Zeichen (4 Zeilen mit 20 Spalten)
- Hintergrundbeleuchtung: Farbe Blau
- Dot Größe: 0,55x0,55 mm
- Dot Pitch: 0,60x0,60 mm
- Zeichengröße: 2,96x4,75 mm
- Maße(LxBxH): 98x60x22 mm
Link: https://wiki.odroid.com/odroid-h2/application_note/i2c_20x4_lcd
Anmelden
4. Dezember 2020 10:21
5V anstatt 3,3V - Falsche Angabe zu Spannungsversorgung
Die Angabe zur Spannungsversorgung ist falsch! Solch ein gravierender Fehler darf nicht passieren. Das Modul arbeitet, nich wie Angegeben mit 3,3V, sondern mit 5V. Fafür war es nun erforderlich die Spannung über einen Stepupwandler auf 5V zu bringen. Mit 5V funktioniert das Display allerdings hervorragend.
