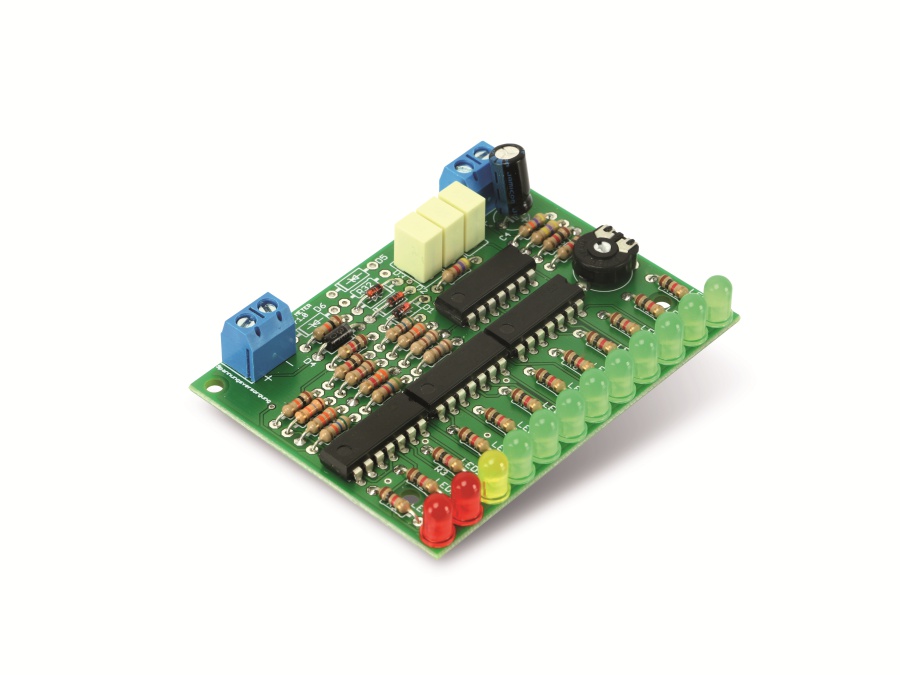

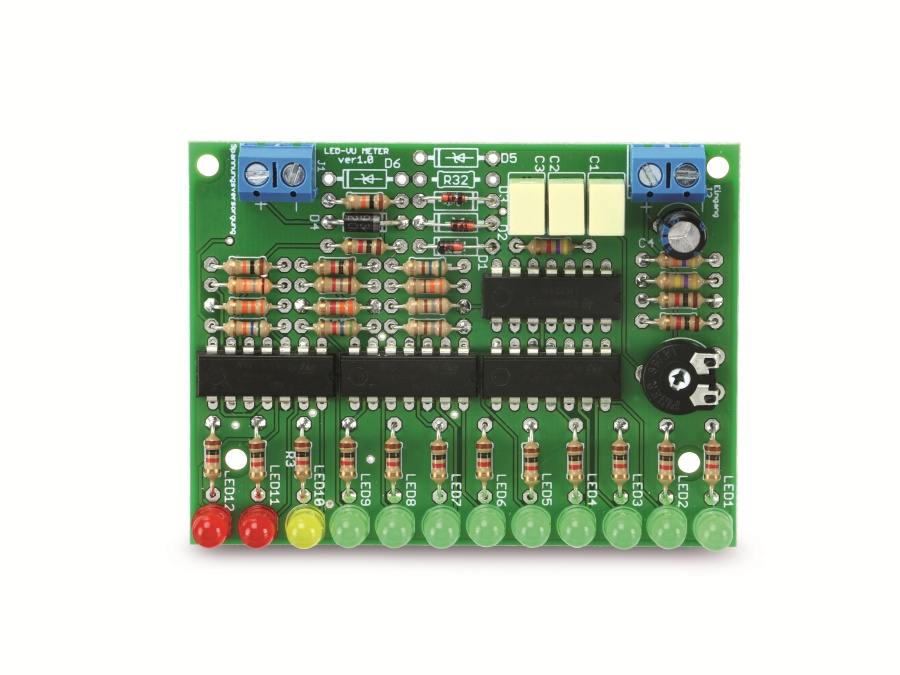

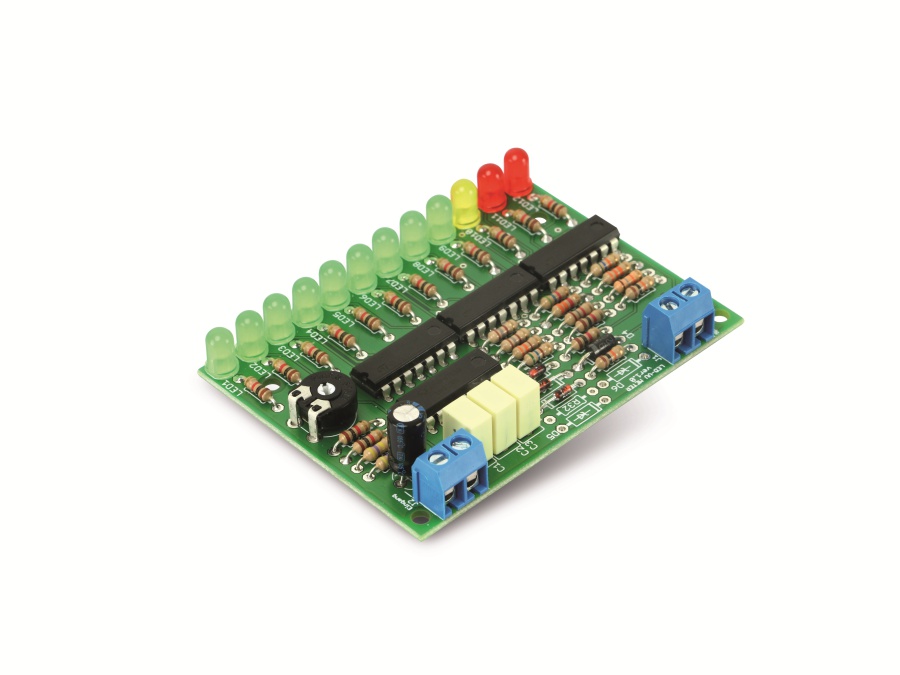

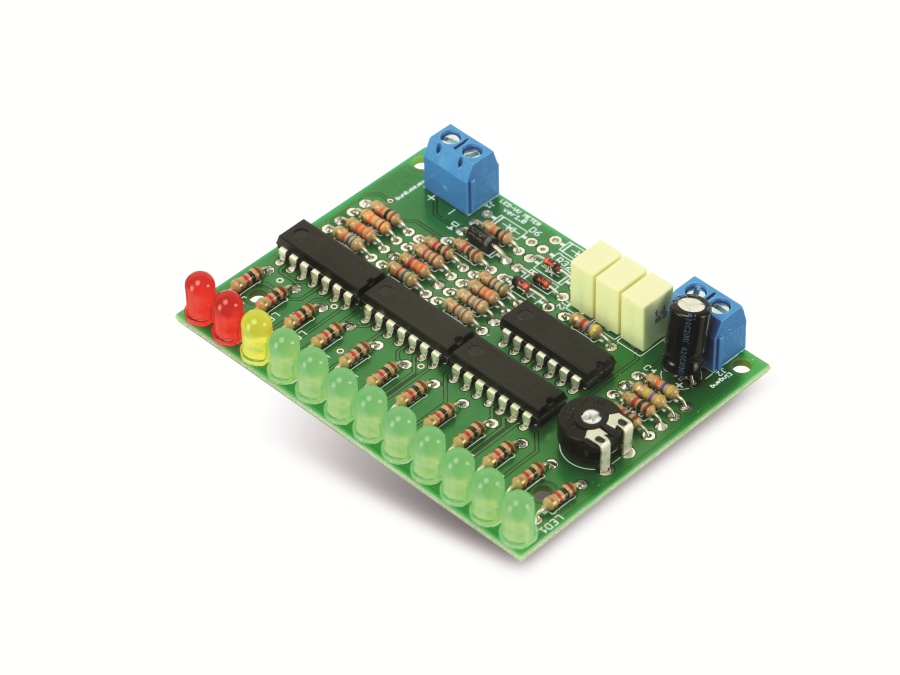

Bausatz LED VU-Meter, V1.0
6,95 €
inkl. MwSt. zzgl. Versand
- 12 LEDs zur übersichtlichen Pegelanzeige
- Zwei Aufbauvarianten: logarithmisches VU-Meter oder lineare Bargraph-Anzeige
- Für Audiosignale von 0,7 bis 12 V AC oder Gleichspannungen von 3 bis 24 V DC
Produktinformationen "Bausatz LED VU-Meter, V1.0"
Das LED-VU-Meter eignet sich ideal für Verstärker, Mischpulte, Netzteile oder andere Elektronikprojekte. Über ein Trimmpotentiometer lässt sich die Empfindlichkeit an die jeweilige Anwendung anpassen. Damit ist der Bausatz sowohl ein spannendes Lötprojekt als auch ein praktisches Anzeigeinstrument für Werkstatt und Hobby.
Technische Daten:
- Betriebsspannung: 12 V-
- Stromaufnahme: ca. 190 mA
- Messspannung: ca. 0,7... 12 V~ log. oder 3... 24 V-
- Maße (LxBxH): 77 x 57 x 16 mm
Lieferumfang:
- Bausatz
- Aufbauanleitung
Verfügbare Downloads
| Altersempfehlung: | ab 12 |
|---|---|
| Betriebsspannung max.: | 12 V |
| Breite: | 57 mm |
| Farbe: | mehrfarbig |
| Höhe: | 16 mm |
| Länge: | 77 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Fortgeschrittene |
| Zustand: | Neu |
Anmelden
5 Bewertungen
19. August 2026 11:49
Eigentlich Perfekt, aber...
Lieferung, Verpackung, die Qualität der Teile und der Platine sind Top! Das Preis-Leistungs-Verhältnis ist über jeden Zweifel erhaben. Mir hätten 3mm LEDs besser gefallen, die 5er wirken altbacken und sind sehr nah zusammen, was z.B. beim Bohren einer Frontplatte schwieriger ist. Aber das ist natürlich Geschmackssache.
Dass die Schaltung mit 12 einzelnen Komparatoren aufgebaut ist, macht sie besonders interessant, weil man dadurch R13 bis R27 für die eigenen Bedürfnissen berechnen kann. (Ich habe mir von der Google-KI präzise -2dB Schritte aus E24-Werten berechnen lassen👍)
Aber sehr enttäuschend ist die Schaltung des Gleichrichters. Nur ein einziger OpAmp aus dem IC2, LM324 wird als linearer 10x Verstärker verwendet. Die anderen 3 sind "tot gelegt". Danach kommt ein passiver Einweggleichrichter mit all seinen Nachteilen.
LM 324 ist einer der wenigen 4xOpAmps, mit dem man trotz einfacher Versorgungsspannung einen Präzisionsgleichrichter aufbauen könnte, wenn man alle 4 OpAmps verwendet, sogar mit Vollwellengleichrichtung und schneller Peak-Anzeige. Der Mehraufwand wären vielleicht 2 Dioden und 5 Widerstände.
Trotzdem ist der Bausatz empfehlenswert. Pollin sollte aber wenigstens die Verbesserungen aus der Bewertung "weitere Verbesserungen" vom 1. März 2021 umsetzen und die Anleitung entsprechend anpassen. Die Platine kann dazu unverändert bleiben und meine Bewertung wäre dann "Sehr gut"
9. August 2022 04:35
Bin sehr zufrieden mit diesem LED VU-Meter-Bausatz Modul um Oszillatoren zu Testen
Ich bin ehemaliger Kraftfahrer und jetzt Rentner geworden und bin in die Welt der elektronik eingestiegen als neues Hobby, dieses LED VU-Meter-Bausatz Modul erleichtert meine Spielerei sehr, zum Beispiel: bei Oszillator Colpitts Kapazitive Berührungs-Näherungsschaltungen und bei Alarmanlage mit Berührungssensor und Annäherungsalarm, dieses LED VU-Meter kann Ich über all mit nehmen zum Testen von Schaltungen, es sehr schnell an ob es funktioniert und hilft mir beim einstellen. Es wäre aber noch besser gewesen wenn man auch analoge Signale anzeigen könnte.
1. März 2021 11:12
weitere Verbesserungen
Für die logarithmische Darstellung gäbe es ergänzend zur vorigen Bewertung weitere Optimierungen:
Zenerdiode D1 von 3,3V erhöhen auf 5 - 7V -> verbessert Dynamik bei kleinen Pegel (untere LED's)
D2, D3 statt 1N4148 eine Schottky-Diode (BAT42) verwenden verringert Schwelle von ca. 0,5V auf 0,2V
R30 von 4k7 erhöhen bis auf 47k verlangsamt Signalabfall
23. Februar 2021 12:33
durchaus brauchbar
Ich habe den Bausatz erworben, aber die Widerstände anders bestückt. Die logarithmische Standardbestückung zeigt das Signal in 5dB-Schritten an und überstreicht von der ersten bis zur letzten LED 55dB, ein ungewöhnlich weiter Bereich. Betrachtet man die Bestückung des Spannungsteilers für die Komparatoren, so fällt auf, dass es jeder 3.Wert der E12-Reihe ist. Nimmt man jedoch jeden 2.Wert dieser Reihe beginnend mit 39k, so erhält man eine Abstufung von 3,3dB je LED, was mir viel nützlicher erscheint.
16. Dezember 2020 09:21
Nachbau nicht erfolgreich
Ich baue schon seit 50 Jahren Bausätze zusammen ! Aber bei diesem bin ich gescheitert. Falsche Bestückung ausgeschlossen. Evt. fehlerhafte Bauteile. Fehler: Nach dem Einschalten brannten sofort 5 (grüne) LEDs, ohne dass ein Signal anlag. Die Aussteuerung begann dann ab der sechsten LED. Sowas braucht man nicht : ( Zudem stellt sich mir die Frage, wozu man hier 4 Schaltkreise braucht, während anderen Schaltungen mit einem auskommen ! ) A 277 D, z.B. Summasummarum: Auch wenn billig, muss es funktionieren ! Habe nachdem ich den ersten aufgebaut habe, die andere 3 zurückgeschickt. Soll sich damit ärgern, wer will. Rückabwicklung ohne Probleme.
