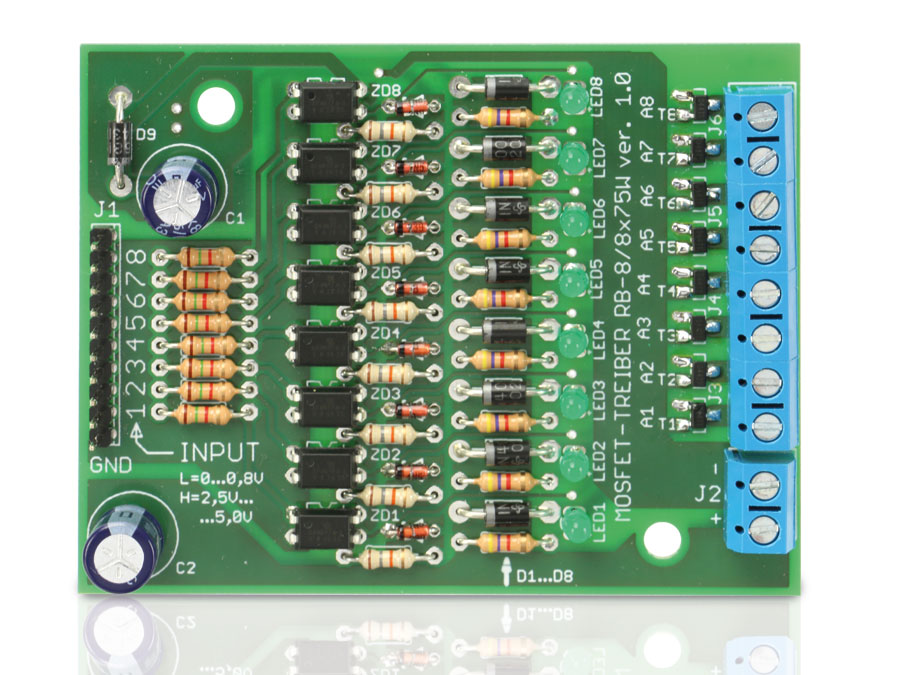

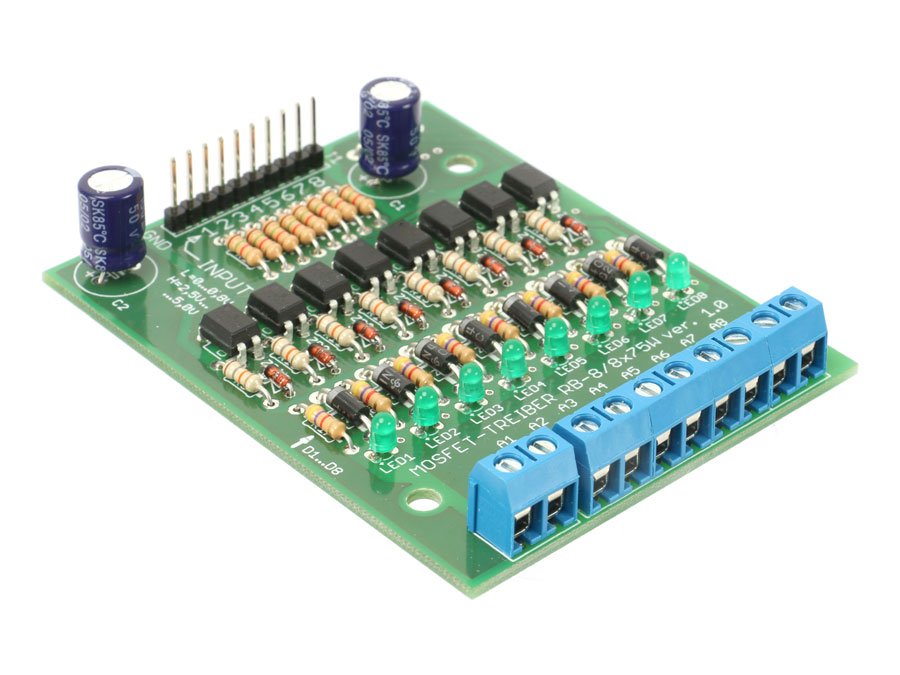

Bausatz Mosfet-Treiber, RB-8/8x100W, V1.0
Bildergalerie überspringen
- Sale
- %
Lieferzeit 2-5 Werktage
Top-Features:
- 8 unabhängig ansteuerbare MOSFET-Ausgänge
- Bis zu 100 W Schaltleistung pro Kanal
- Galvanische Trennung zwischen Steuer- und Lastkreis durch Optokoppler
- Perfekt für Automatisierungs- und Robotikprojekte
- Betriebsspannung der Lastseite: 4,8 bis 24 V
Produktinformationen "Bausatz Mosfet-Treiber, RB-8/8x100W, V1.0"
Mit diesem Bausatz bauen Sie Ihren eigenen 8-Kanal-MOSFET-Treiber zur leistungsstarken Ansteuerung von Gleichspannungsverbrauchern. Acht galvanisch getrennte Ausgänge ermöglichen das schnelle Schalten oder Dimmen von Lasten bis 100 W pro Kanal. Dank der integrierten Optokoppler sind Steuer- und Lastkreis voneinander getrennt und empfindliche Steuerungen wie Mikrocontroller oder SPS-Systeme zuverlässig geschützt.
Der MOSFET-Treiber eignet sich ideal zum Ansteuern von LED-Strips, Heizfolien, Peltier-Elementen, Magnetspulen, Halogenlampen oder Gleichstrommotoren. Durch die schnelle Schaltgeschwindigkeit ist auch eine PWM-Ansteuerung zur stufenlosen Leistungsregelung möglich. Damit ist der Bausatz die perfekte Ergänzung für Automatisierungs-, Robotik- und Mikrocontroller-Projekte.
Der MOSFET-Treiber eignet sich ideal zum Ansteuern von LED-Strips, Heizfolien, Peltier-Elementen, Magnetspulen, Halogenlampen oder Gleichstrommotoren. Durch die schnelle Schaltgeschwindigkeit ist auch eine PWM-Ansteuerung zur stufenlosen Leistungsregelung möglich. Damit ist der Bausatz die perfekte Ergänzung für Automatisierungs-, Robotik- und Mikrocontroller-Projekte.
Technische Daten:
- Ansteuerpegel: logisch Null (Last aus) 0... 0,8 V
- Ansteuerpegel: logisch Eins (Last ein) 2,5... 5 V
- Eingangs-Steuerstrom: 1... 2,7 mA
- Galvanische Trennung von Steuer- und Lastkreisen über Opto-Koppler
- Betriebsspannungsbereich für die Lastseite: 4,8... 24 V
- Stromaufnahme der Steuerelektronik: 6 mA pro angeschalteten Kanal
- max. Laststrom für ohmsche Verbraucher, bei nur einem angeschalteten Kanal: 4 A
Lieferumfang:
- Bausatz
- Aufbauanleitung
Verfügbare Downloads
| Altersempfehlung: | Keine Angabe |
|---|---|
| Betriebsspannung max.: | 24 V |
| Breite: | 0,99 cm |
| Farbe: | mehrfarbig |
| Gewicht: | 80 g |
| Höhe: | 0,47 cm |
| Länge: | 1,55 cm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Profis |
| Serie: | RB-8 / 8x100W |
| Zustand: | Neu |
