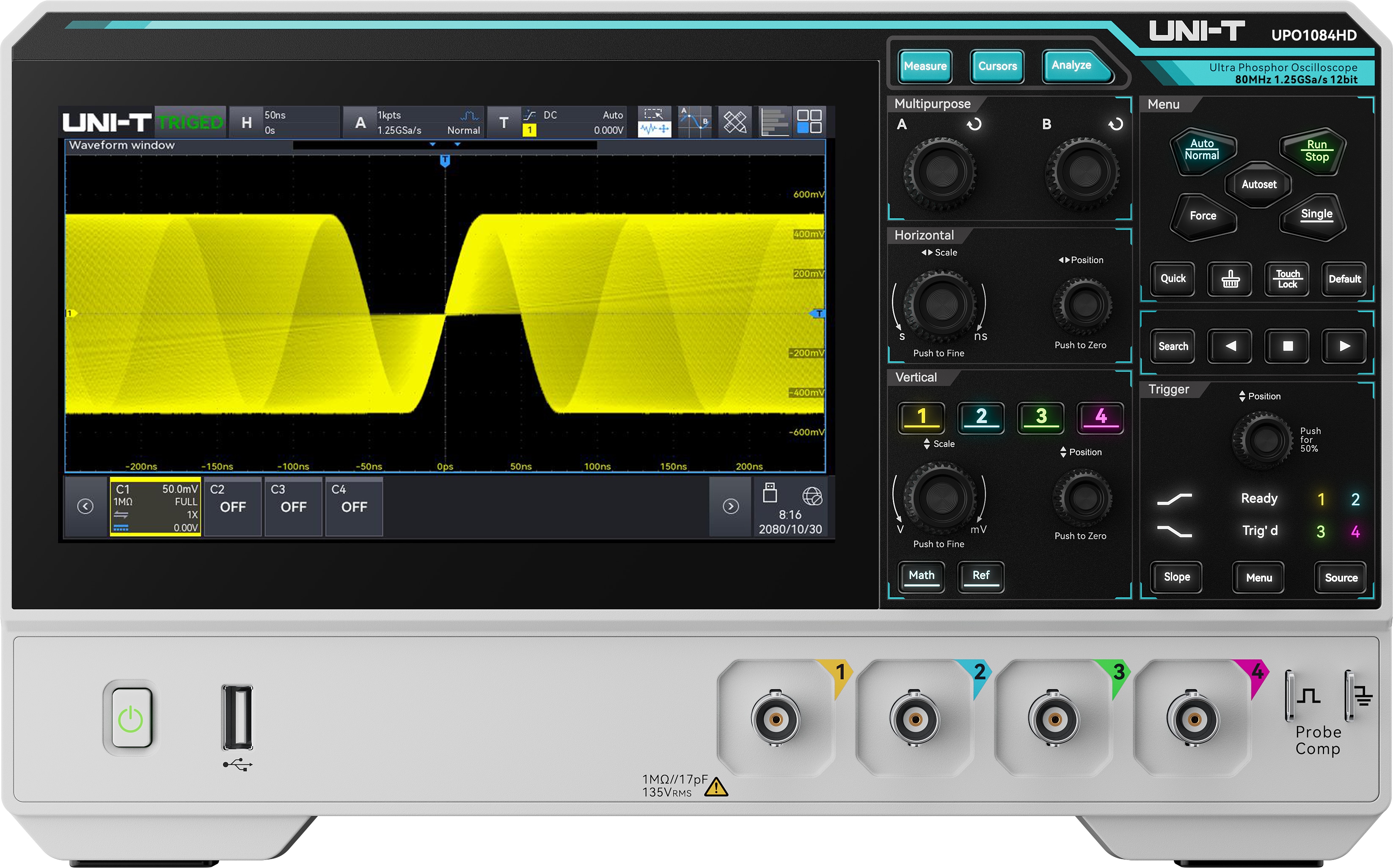

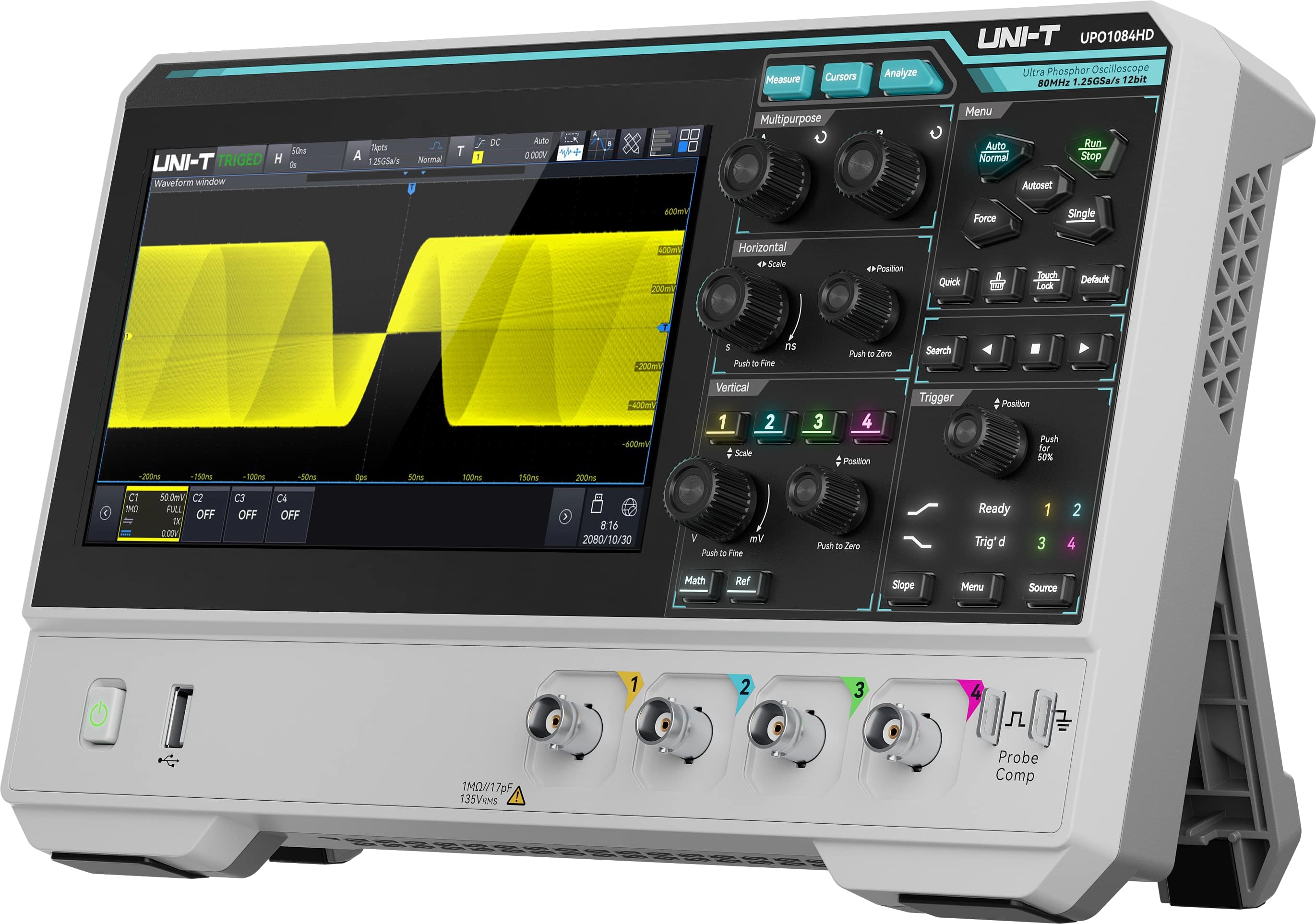

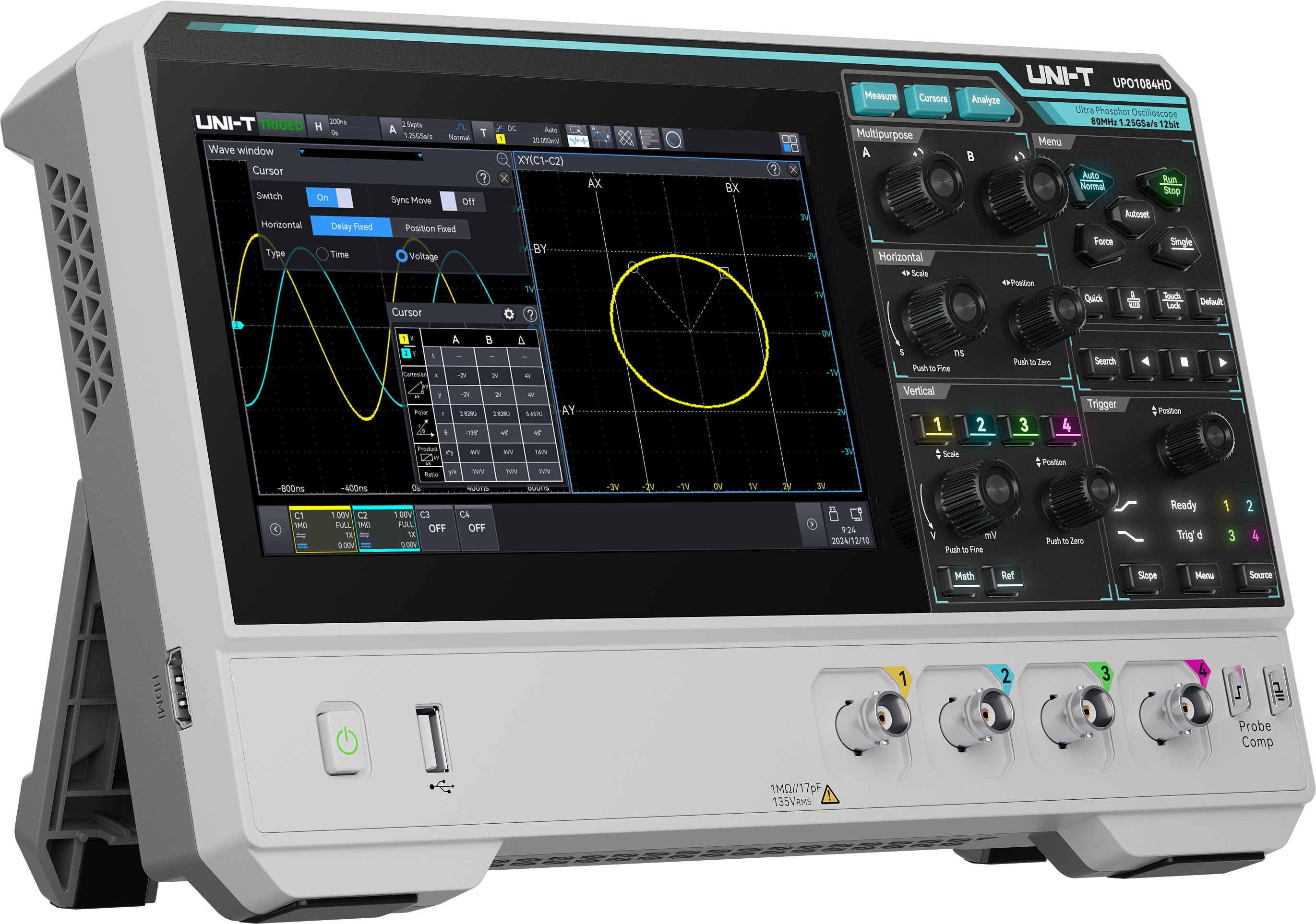

UNI-T Oszilloskop UPO1084HD, 4 Kanäle, 1,25 GS/s, 80 MHz

Die High-Resolution-Oszilloskope der Serie 1000HD bieten mit bis zu 100 MHz Bandbreite, 1,25 GSa/s Abtastrate und großer Speichertiefe eine starke Performance für präzise Messungen. Dank Ultra Phosphor 3.0 profitieren Sie von hoher Erfassungsrate und detailreicher Darstellung. Umfangreiche Analysefunktionen und der intuitive 7-Zoll-Touchscreen sorgen für effizientes Arbeiten und hohen Bedienkomfort.

Features:

• Echtzeit-Abtastrate der analogen Kanäle: bis zu 1,25 GSa/s
• Maximale Wellenform-Erfassungsrate: bis zu 100.000 wfms/s (Sequenzmodus: 500.000 wfms/s)
• Kontinuierliche Hardware-Echtzeitaufzeichnung und Analyse von bis zu 100.000 Wellenform-Frames, inklusive USB-Exportfunktion
• Parametermessung mit zusätzlicher Balken- und Liniendiagramm-Anzeige
• 56 verschiedene Parametermessungen
• Multi-Window-Anzeige
• Mehrkanaliger 6-stelliger Hardware-Frequenzzähler mit einstellbarer Aktualisierungszeit und effektiver Stellenanzahl
• Protokoll-Trigger- und Dekodierungsfunktionen für RS232/UART, I2C, SPI, CAN und LIN
• Zonen-Trigger zur Erfassung sporadischer Signale und Analyse komplexer Signalverläufe
• Unterstützt SCPI (Standardbefehle für programmierbare Instrumente)

Technische Daten:

• Betriebsspannung: 100...240 V~
• Kanäle: 4
• Display: 17,78 cm (7") TFT-LCD, WVGA (800x480 Pixel)
• Bandbreite: 80 MHz
• Abtastrate: 1,25 GSa/s (single channel), 625 MSa/s (dual channels), 312,5 MSa/s (four channel)
• Speichertiefe: 100 Mpts
• Anstiegszeit: ≤ 4 ns
• Eingangskopplung: DC, AC, GND
• Y-Teiler: 500μV/div...10 V/div
• X-Teiler: 5 ns/div...1 ks/div
• Vertikale Auflösung A/D Konverter: 12 bit
• Trigger-Arten: Edge, Pulse Width, Video, Ramp, Runt Pulse, over-amplitude pulse, Delay, Timeout, Duration, Setup Hold, Nth Edge, Code Pattern
• Trigger-Modi: Auto, Normal, Single
• Mathematische Funktionen: +, -, x, /, FFT, digital filtering, logische Funktionen, erweiterte Funktionen
• Frequenzzähler: 6-stellige Hardware-Frequenzmessung
• Speichermethoden: Setting, Wave, Image, Report

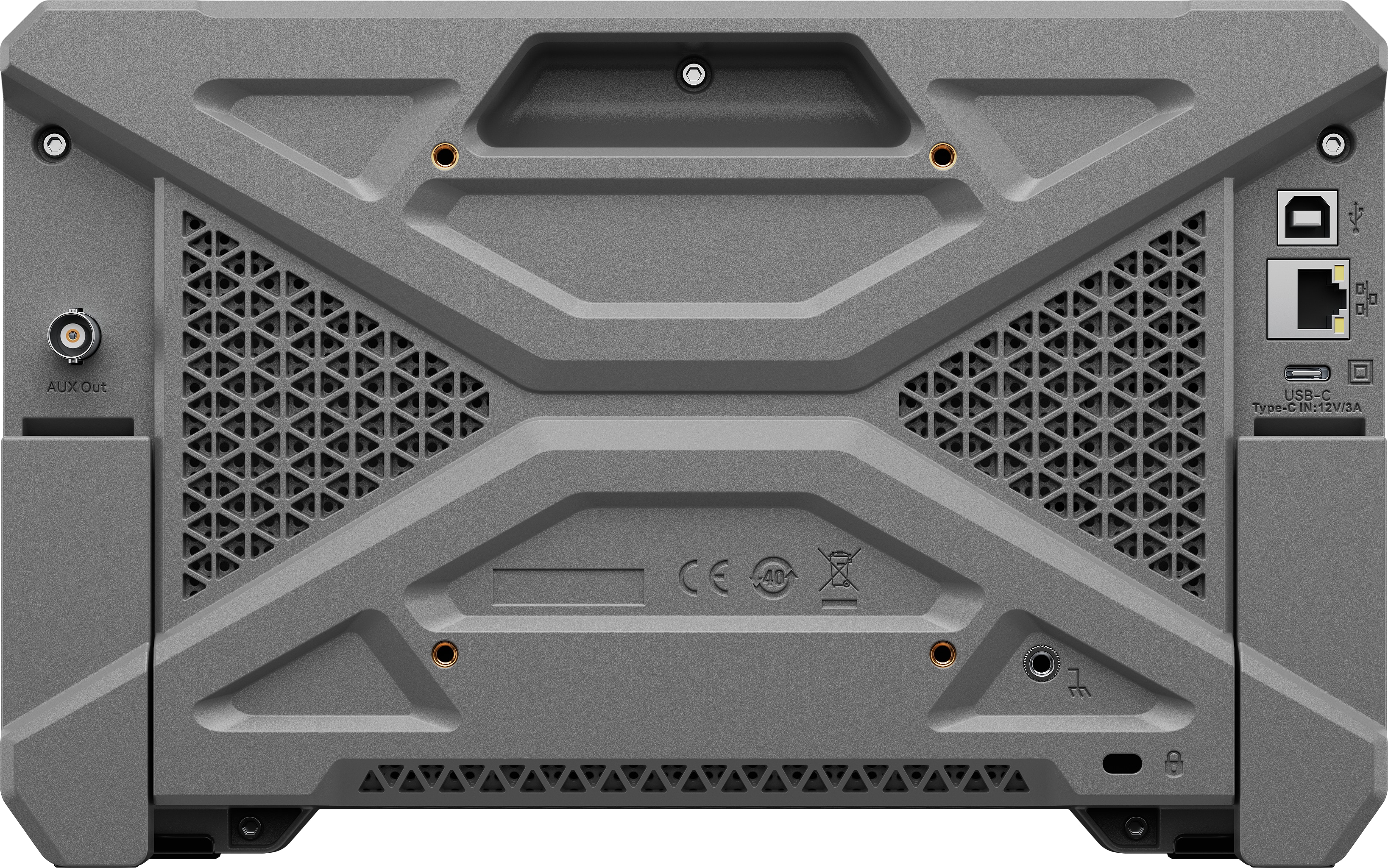

• Schnittstellen: USB Host, USB Device, LAN, AUX Out (Trig Out, Pass/Fail, DVM)
• Gewicht: 1,56 kg
• Maße (BxHxT): 282x175x49 mm

Lieferumfang:

• Speicher-Oszilloskop UPO1084HD
• Netzkabel
• USB-Kabel
• 4x Tastkopf (10:1, 80 MHz)
• Anleitung
