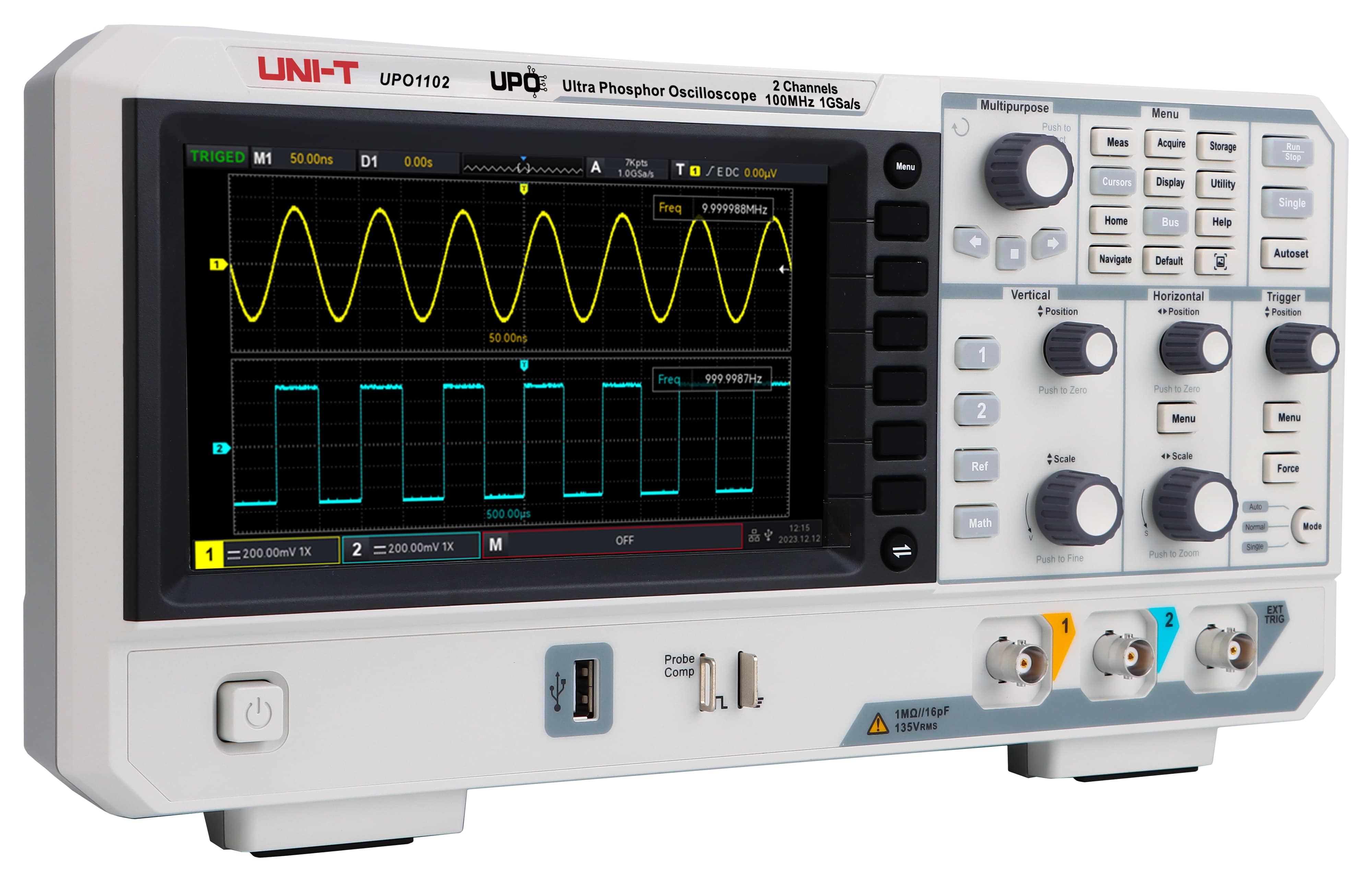

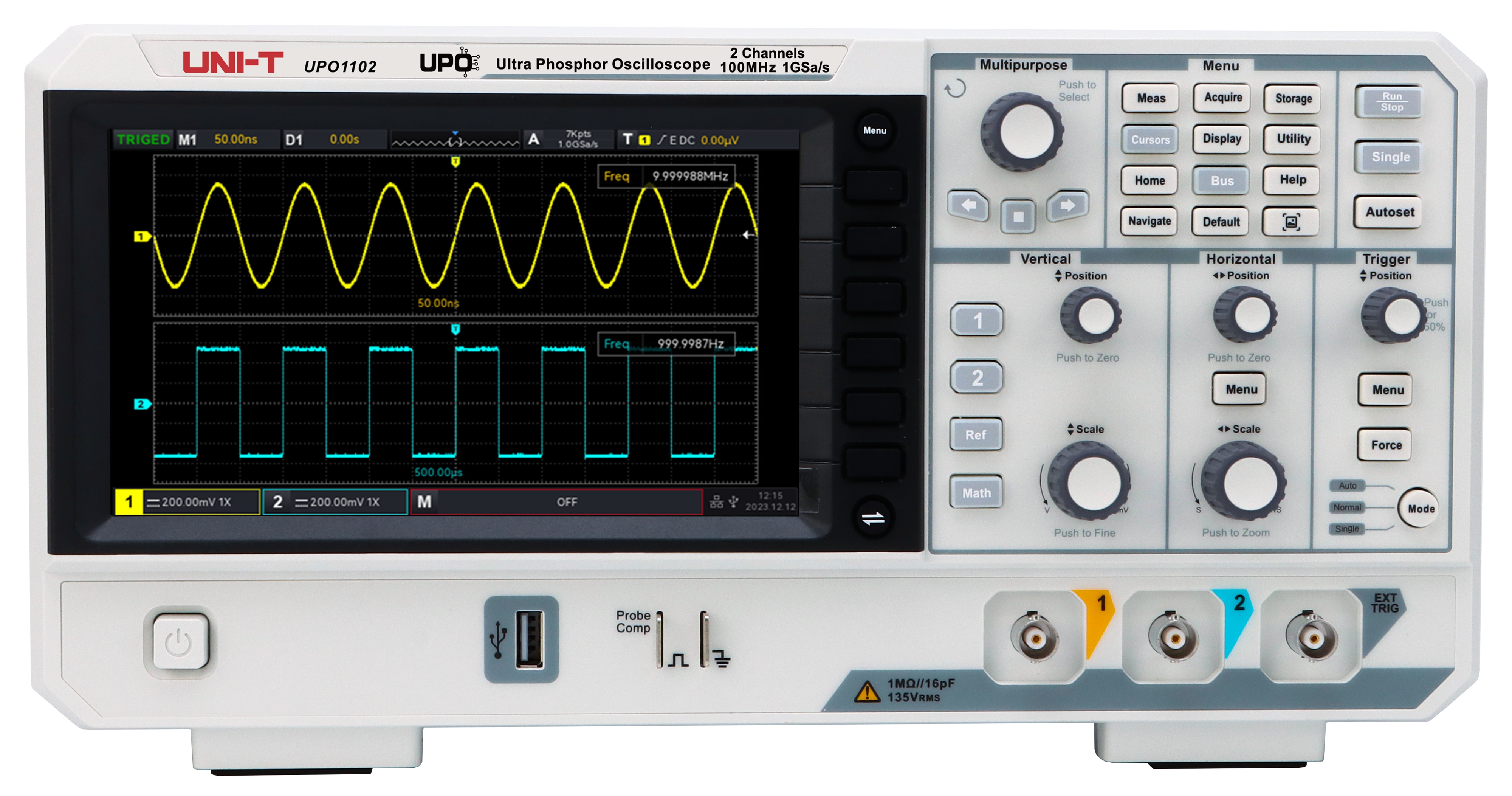

UNI-T Oszilloskop UPO1102, 2 Kanal, 100 MHz

Das digitale Phosphor-Oszilloskop der Serie UPO1002 bietet dank Ultra Phosphor 2.0-Technologie präzise Messergebnisse, hohe Wellenform-Erfassungsraten und Echtzeit-Aufzeichnung mit 256 Graustufen. Mit bis zu 100 MHz Bandbreite, 1 GSa/s Abtastrate, großer Speichertiefe sowie umfangreichen Trigger- und Dekodierungsfunktionen ist das die ideale Lösung für professionelle Anwendungen in Entwicklung, Wartung und Ausbildung.

Features:

• Maximale Abtastrate: 1 GSa/s (kein Interleaving, unabhängige Abtastung pro Kanal)
• Maximale Wellenform-Erfassungsrate: 500.000 wfms/s (Fast Acquire)
• Kontinuierliche Hardware-Echtzeitaufzeichnung von bis zu 120.000 Wellenform-Frames
• Automatische Messung von 36 Wellenformparametern (Messbereich unterteilt in Bildschirm- und Cursorbereich)
• Unterstützt 6-stellige Hardware-Frequenzzählermessung
• DVM unterstützt AC/DC RMS-Messungen (True RMS)
• Erweiterte FFT-Funktion mit 1 Mio. Abtastpunkten, unterstützt Frequenzeinstellung, Wasserfall-Darstellung, Demodulationsmodus und Marker-Messung
• Unterstützt Trigger für RS232, I2C und SPI
• Unterstützt Wellenform-Navigation, Marker und Segmentierung
• Unterstützt Webzugriff und Fernsteuerung

Technische Daten:

• Betriebsspannung: 100...240 V~
• Kanäle: 2
• Display: 17,78 cm (7") TFT-LCD, WVGA (800x480 Pixel)
• Bandbreite: 100 MHz
• Abtastrate: 1 GSa/s
• Speichertiefe: 56 Mpts
• Anstiegszeit: ≤ 3,5 ns
• Eingangskopplung: DC, AC, GND
• Y-Teiler: 500μV/div...20 V/div
• X-Teiler: 1 ns/div...1000 s/div
• Vertikale Auflösung A/D Konverter: 8 bit
• Trigger-Arten: Edge, Pulse Width, Video, Slope, Runt Pulse, Delay, Timeout, Duration, Setup Hold, Nth Edge, Code Pattern
• Trigger-Modi: Auto, Normal, Single
• Mathematische Funktionen: +, -, x, /, FFT, Log, Exp, Sin, Cos, Tan, Sqrt, logische Funktionen, erweiterte Funktionen
• Frequenzzähler: 6-stellige Hardware-Frequenzmessung
• Speichermethoden: Setup, Wave, Image

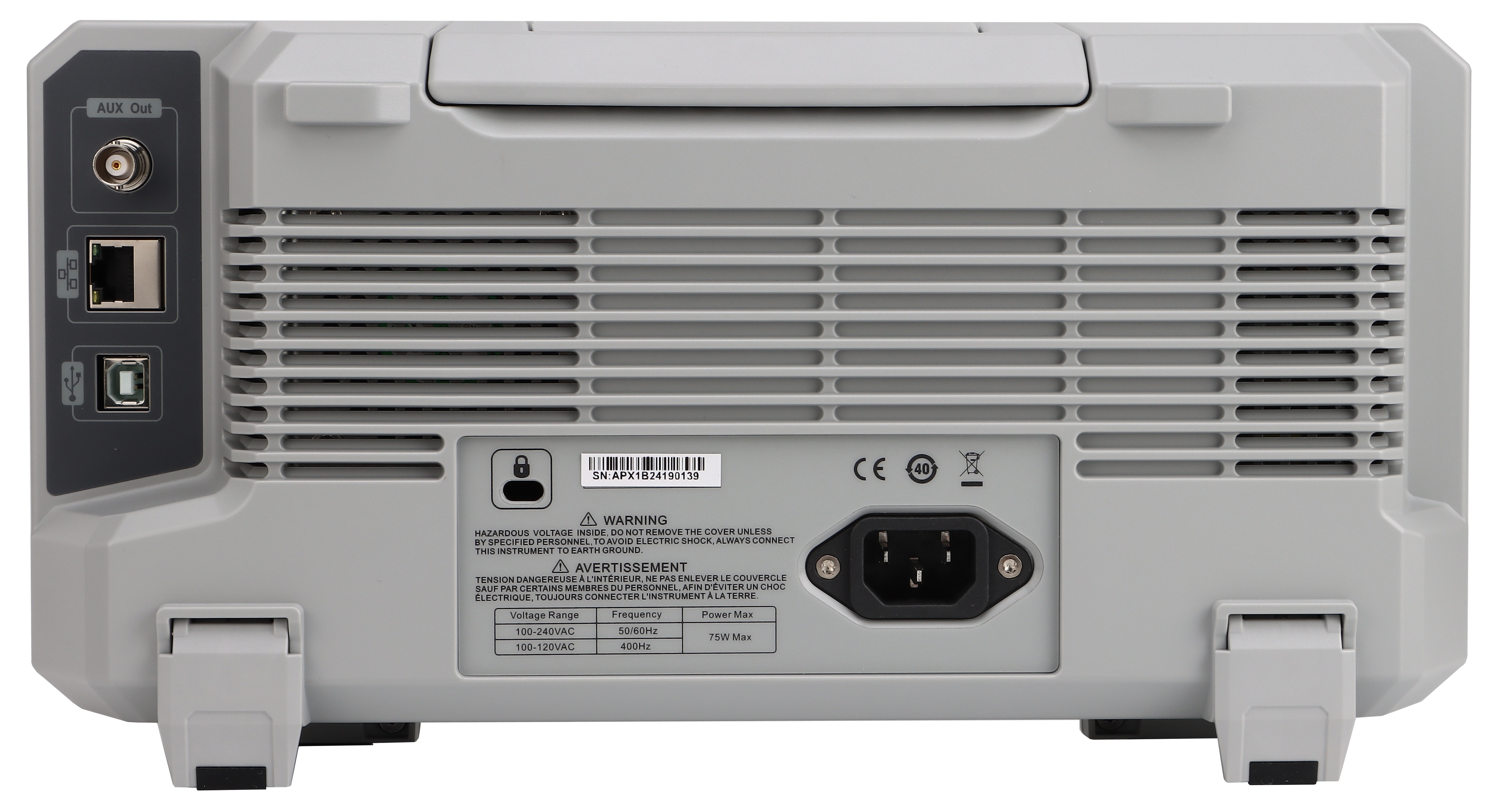

• Schnittstellen: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM)
• Gewicht: 2,5 kg
• Maße (BxHxT): 336x164x105 mm

Lieferumfang:

• Speicher-Oszilloskop UPO1102
• Netzkabel
• USB-Kabel
• 2x Tastkopf (10:1, 100 MHz)
• Anleitung
