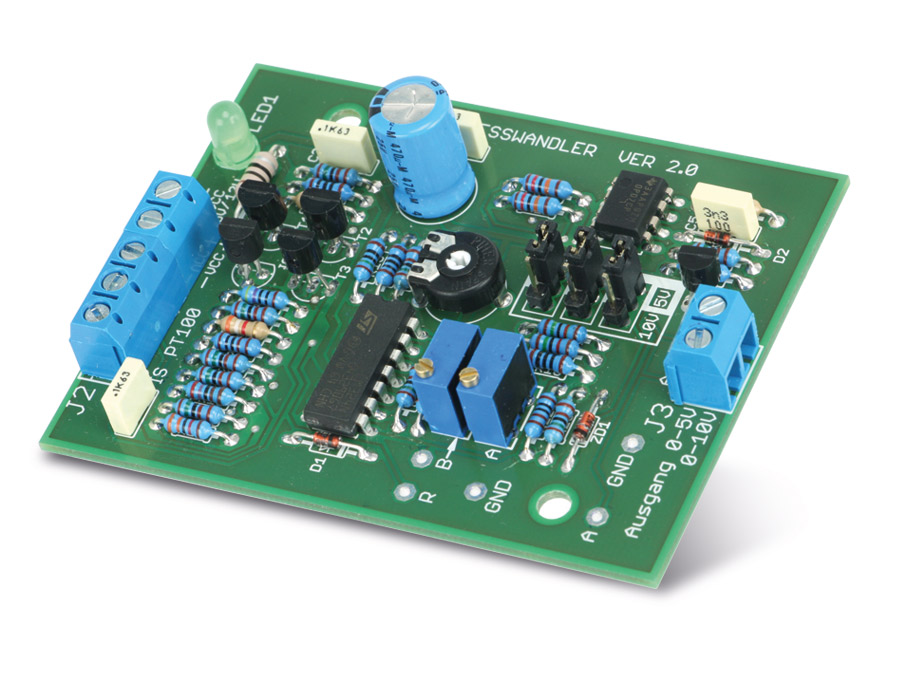

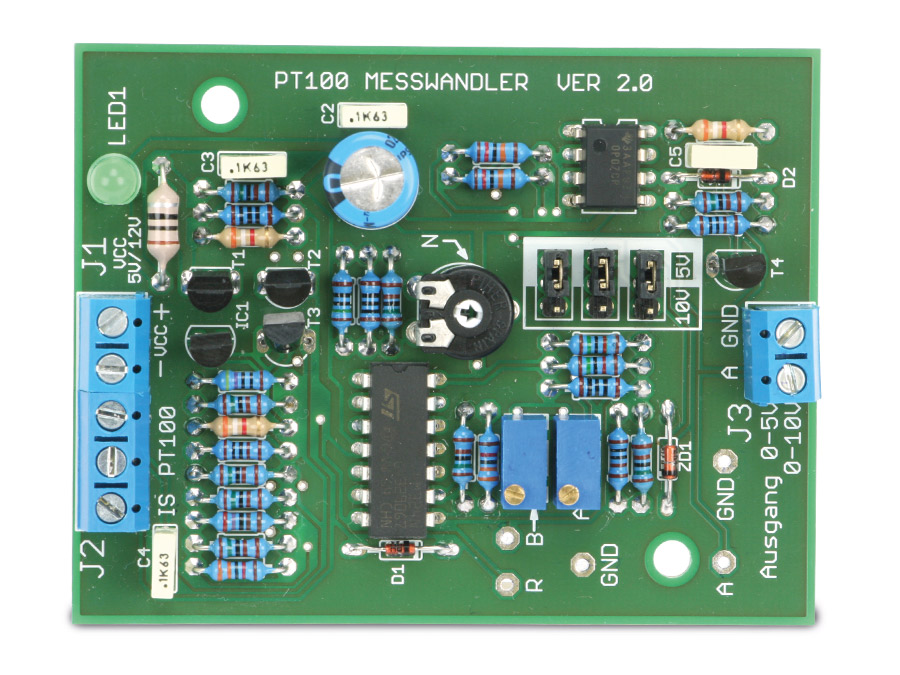

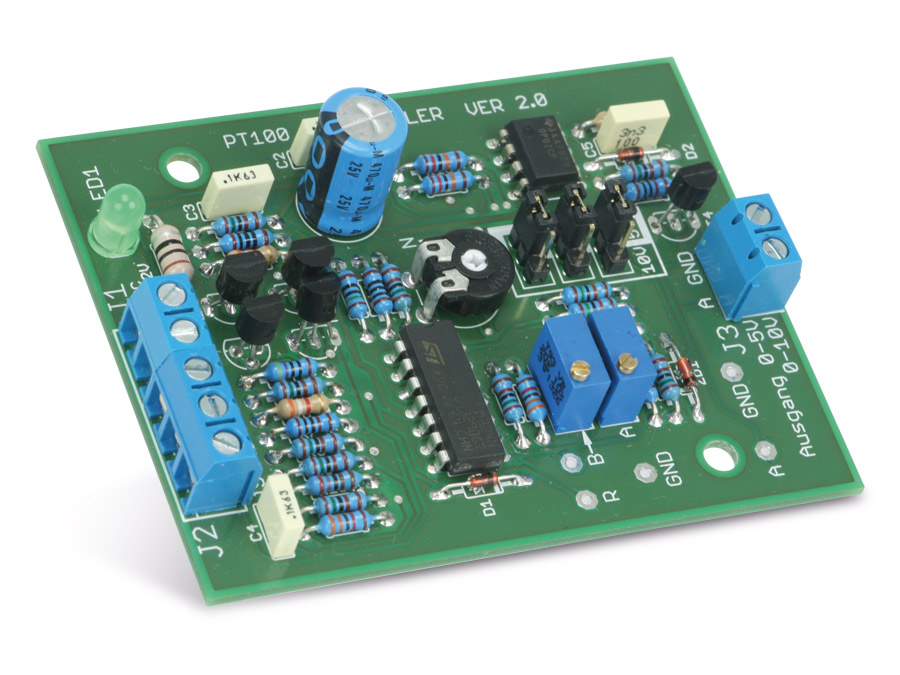

Bausatz PT100 Messwandler, V2.0
11,50 €
inkl. MwSt. zzgl. Versand
- Bausatz PT100 Messwandler V2.0
- Stromaufnahme: max. 30 mA
- Auswertbarer Temperaturbereich: -50 °C...400 °C
- Linearisierte Kennlinie: -2,5 kΩ über NIC
- Sensorstrom: 3,2 mA
Produktinformationen "Bausatz PT100 Messwandler, V2.0"
Technische Daten:
- Betriebsspannung: 5 V- (min 4,8 V-) oder 12 V- (11 ... 13 V-)
- Stromaufnahme: max. 30 mA
- keine galvanische Trennung zwischen Versorgungsspannung, Sensor und Ausgangsspannung- auswertbarer Temperaturbereich: -50°C... 400°C
- kleinste empfohlene Messbereichsspanne: 50 °C
- linearisierte Kennlinie: -2,5 kΩ über NIC
- Linearisierungsmarken bei: 50, 200 und 300 °C
- 2-Leiter oder 3-Leiter Betrieb möglich
- Sensorstrom: 3,2 mA
- empfohlene Mindesteingangsimpedanz der am Ausgang angeschlossenen Geräte: 100 kΩ
- Ausgangsspannungsbegrenzung über Zenerdiode im 5 V Modus bei: 5,6 V
- Gewicht: 38 g
- Maße (LxBxH): 82 x 64 x 17 mm
Lieferumfang:
- Bausatz
- Aufbauanleitung
Verfügbare Downloads
| Altersempfehlung: | ab 14 |
|---|---|
| Betriebsspannung max.: | 5 V |
| Breite: | 64 mm |
| Farbe: | blau / grün |
| Gewicht: | 38 g |
| Höhe: | 17 mm |
| Länge: | 82 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Fortgeschrittene |
| Serie: | PT100 |
| Zustand: | Neu |
Anmelden
5 Bewertungen
15. April 2026 06:08
Pt1000 Messwandler
Platine ist sehr ordentlich, IC-Sockel für LM324 ist sinnvoll. Abgleich 1000 Ohm auf null Volt ist schwierig, besser auf die untere Messtemperatur einstellen und dann die Steigung auf die obere Messtemperatur abgleichen. Die Frage zum Anschluss PT1000: die Konstantstromquelle wird fest mit Minus bereits über die Klemme zugeführt, Plus wird als Brücke verdrahtet.
4. April 2024 13:53
Im gelieferten Bausatz wurden statt Spindeltrimmer 2 Trimmpoti geliefert, der Abgleich war etwas gewöhnungbedürftigt, sonst ganz brauchbar!
Ohne elektronischen Kenntnissen nicht zu empfehlen
30. Oktober 2023 12:31
bisher hat alles gut geklappt
Hallo ich hätte einen Frage - habe den Bausatz gekauft und zusammengebaut. Ich verstehe leider nicht - wie der PT1000 anzuschließen ist. Meine PT1000 haben nur zwei Leitungen. Im Schaltbild werden jedoch 3 Leitungen angeklemmt - wo ist mein Fehler? habe ich einen falschen PT1000
15. Januar 2022 01:17
Funktioniert ok
Die Lötarbeit ist nicht schwierig. Allerdings habe ich vorsichtshalber zusätzlich für IC2 (TLC2264) eine Fassung spendiert.
Beim Null-Abgleich (offset) mit 1000 Ohm war ich zunächst etwas irritiert, weil man Null nicht exact einstellen kann. In der Beschreibung
steht aber auch "ca. 0 Volt" - und das ist richtig, da ja keine negative Versorgungsspannung vorhanden ist ! Also war ich
dann mit einem Minimum von 0,012 V zufrieden. ... Mit 1940 Ohm habe ich dann auf 2,50 V abgeglichen (gain).
Nun habe ich bei 1000 Ohm eine Ausgangsspannung von 0,025 V , d.h. 2,5 grad C ... ;-)
23. Juni 2021 09:14
Würde ich sofort wieder kaufen
Alles bestens - top Qualität - sofort wieder
